【沐风老师】详解3dMax一键编织神器插件使用方法教程

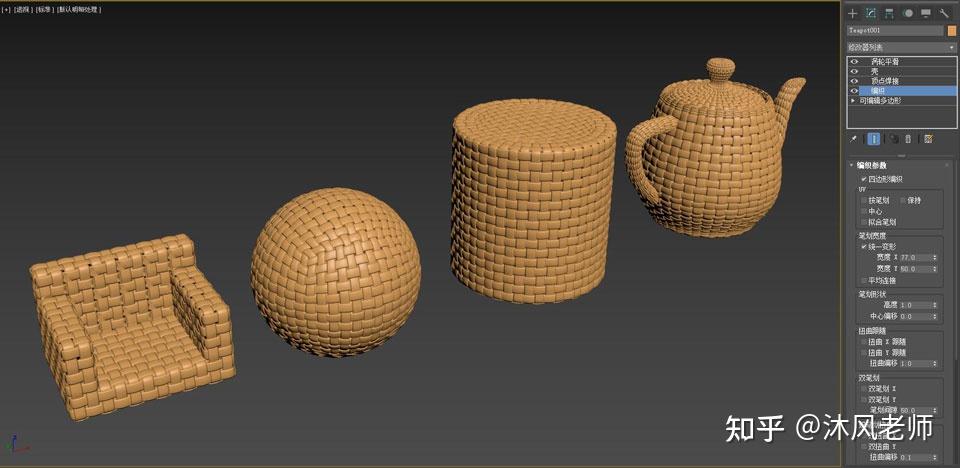

3dMax一键编织建模修改器，创建基于实时拓扑的编织几何体。建议你在可编辑多边形（EditablePoly）上使用该脚本以获得良好的效果。

【主要特性】

1.修改器在编织几何体上创建实时拓扑。

2.它适用于三边形、四边形和n边形。

3.两种编织选项。

4.保留已添加UV的选项。

5.从几何体基础继承UV映射。

6.建议用于可编辑多边形（EditablePoly）对象。

【版本要求】

需要3dMax 2018.1或更高版本

【安装方法】

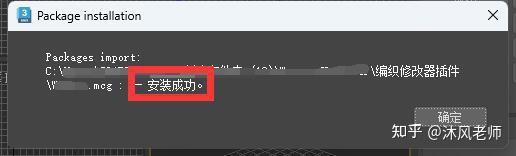

方法一： 直接拖动插件文件到3dMax视口，等待弹出安装完成的提示即可。

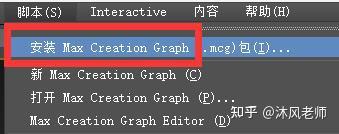

方法二：点击3dMax主菜单->脚本->安装Max Creation Graph命令，然后选择运行插件脚本文件包。

提示：安装完在后，该插是作为修改器显示在命令面板的修改器列表中，使用方法与其他修改器相同。

【快速开始！】

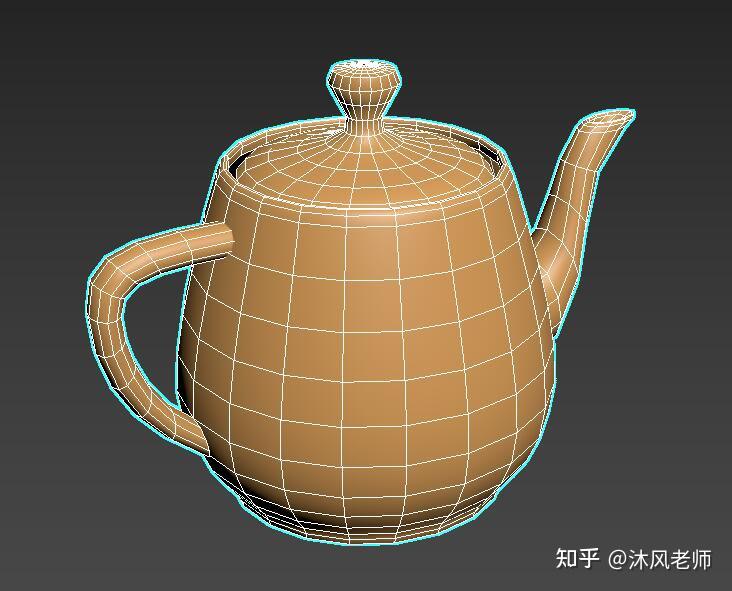

1.选择要进行编织建模的几何体对象（最好是可编辑多边形）。

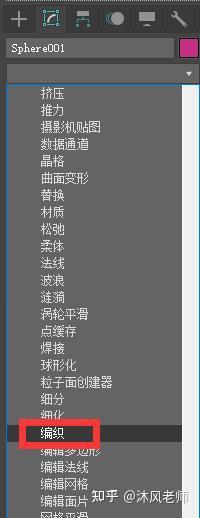

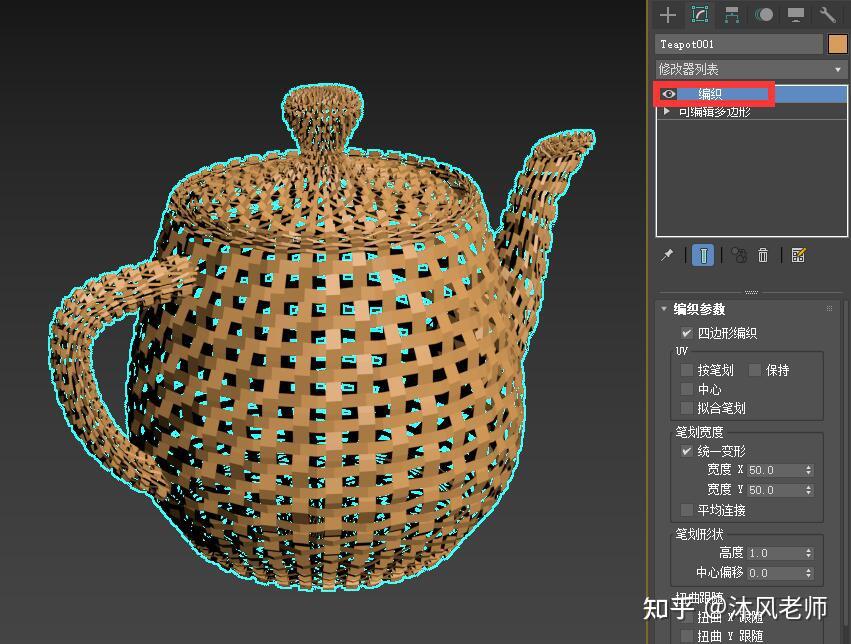

2.切换命令面板到“修改”面板，从修改器列表中选择应用“编织”修改器。

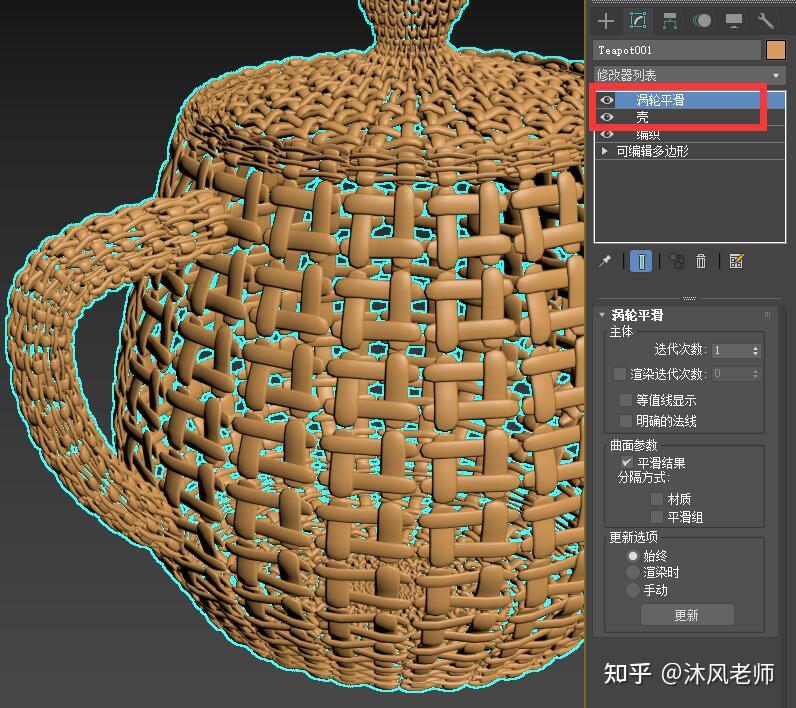

3.依次应用“壳”修改器和“涡轮平滑”修改器。

应用“涡轮平滑”修改器后，我们会发现编织的线断成一段一段的，下一步我们来解决这个问题：

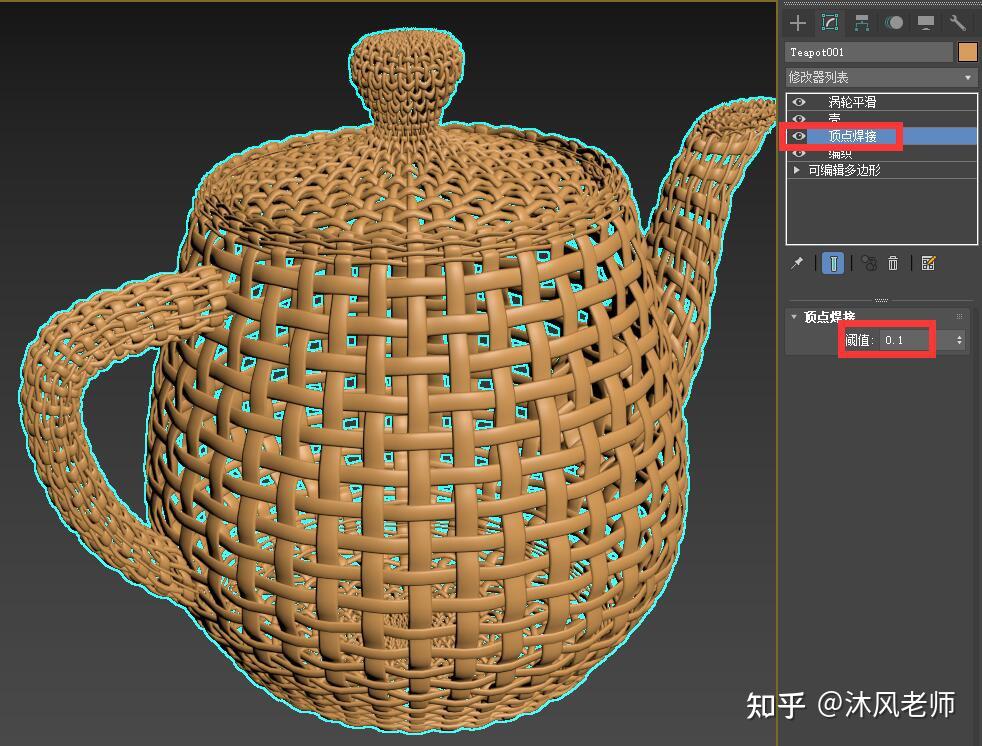

4.在修改器堆栈的“编织”和“壳”之间插入一个“顶点焊接”修改器，调节合适的阀值（一般使用默认值就可以）。这时我们看到断成一段一段的编织线连贯起来了。

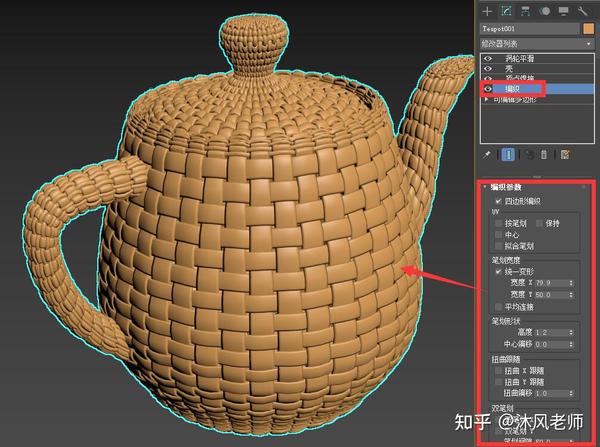

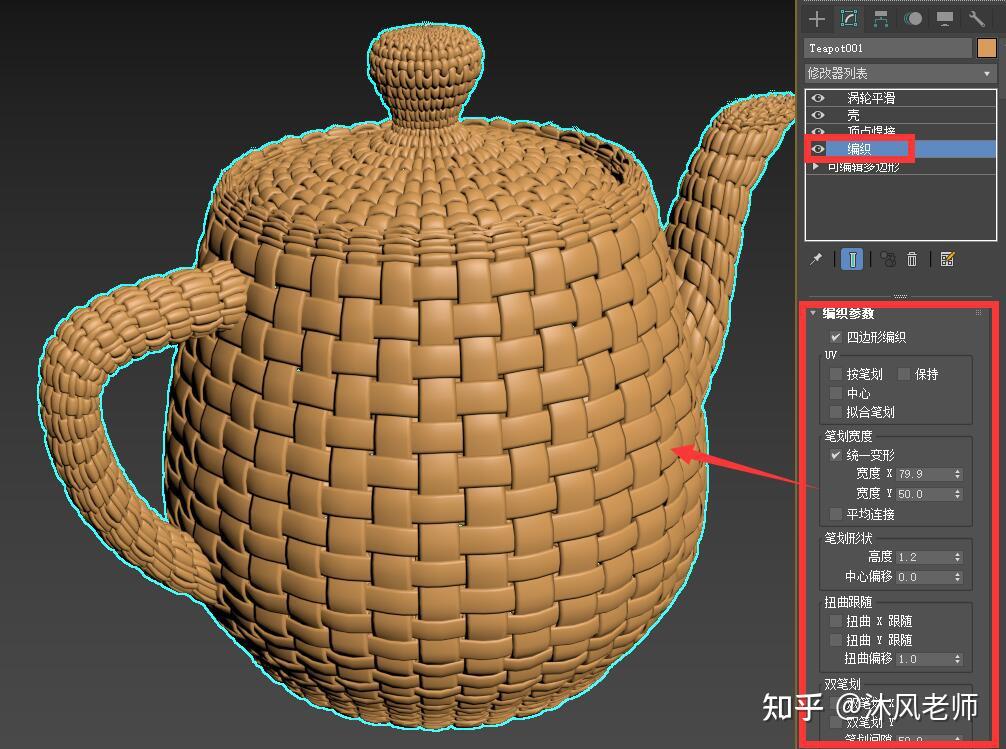

5.从“修改器堆栈”中选择“编织”修改器，调节“编织”修改器的参数，直到达到我们想要的效果。

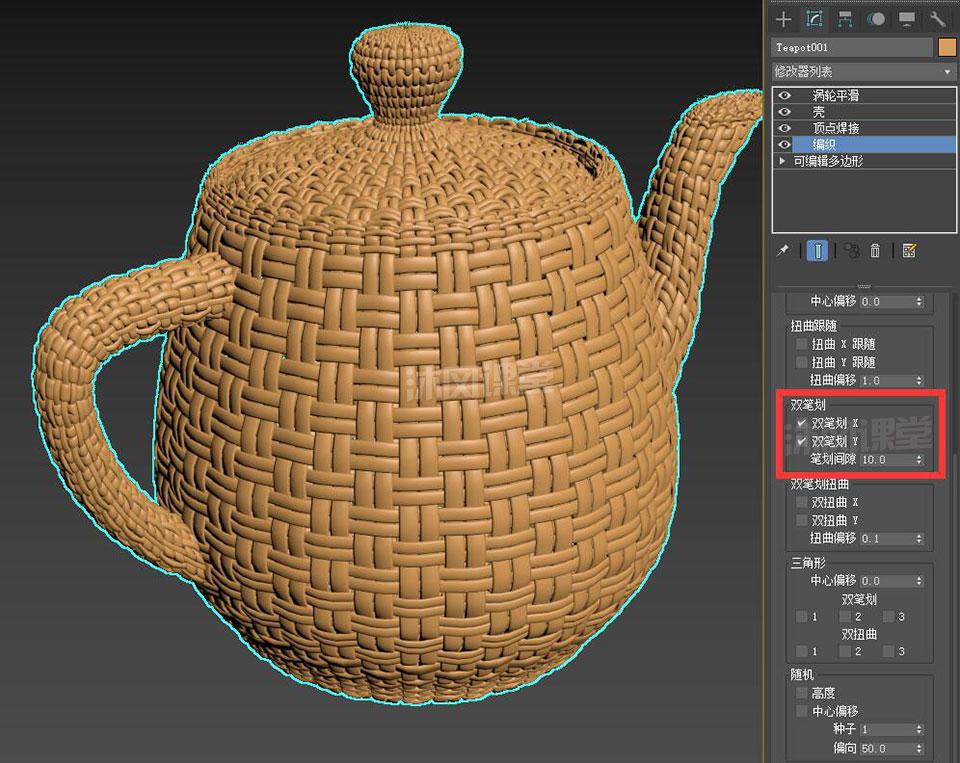

6.可以将编织线条设置为双线条，如下图：

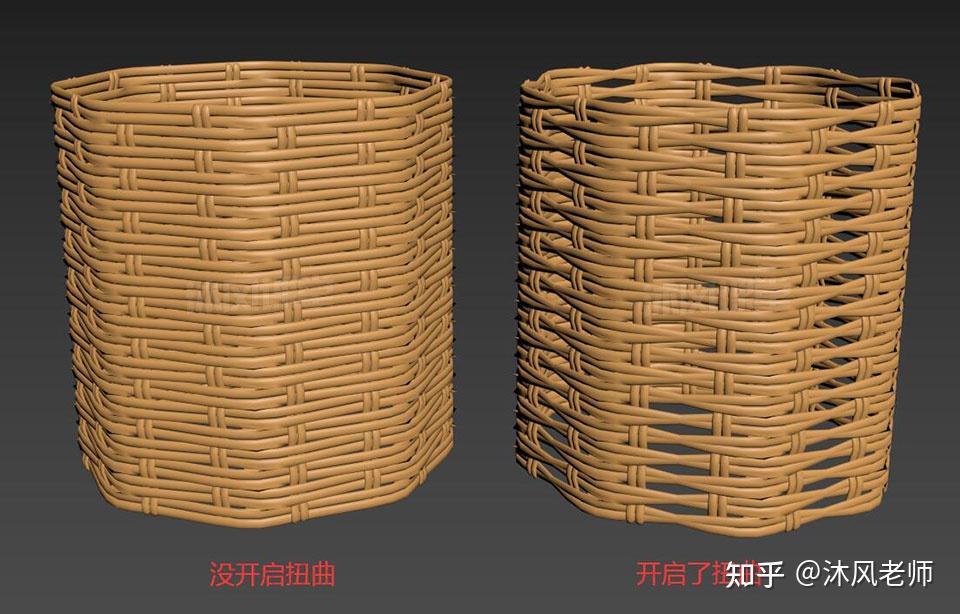

7.开启“扭曲”：

注：更多参数组合出来的编织效果请自行尝试。

【为什么建议用于可编辑多边形（EditablePoly）对象？】

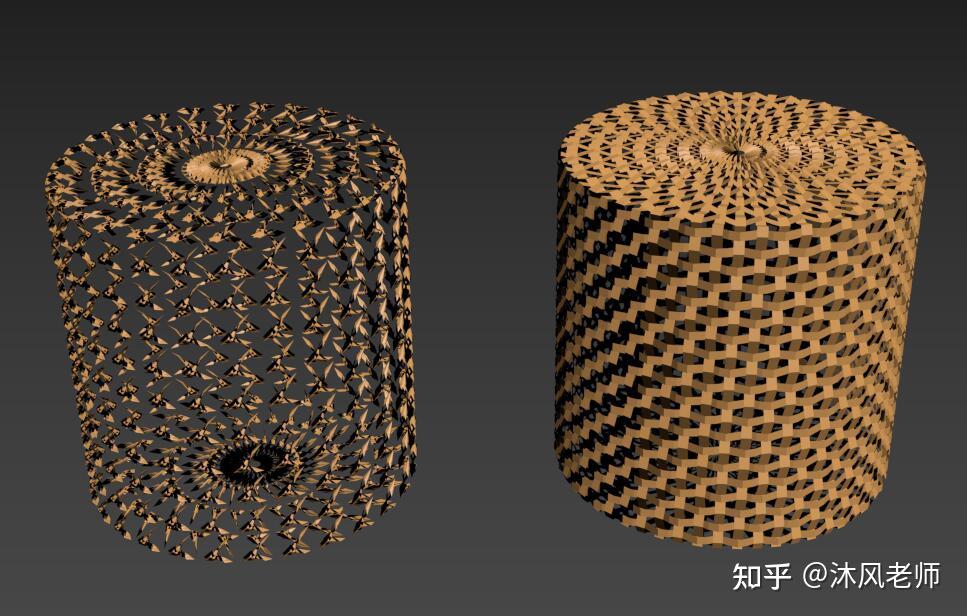

请看下图中左右的对比：左右是两个拓扑完全相同的圆柱体，左边是圆体保留创建之初的状态，右边圆柱体被转化成为了“可编辑多边形”，给它们分别应用“编织”修改器（参数为默认值），对比效果如下：

通过上图中左右两个圆柱体的对比，我们很清楚的了解到使用“可编辑多边形”对象的优势。

注意事项：

1.过多的编织线条会给电脑带来沉重的运算压力，所以使用时要考虚这一点。

2.这虽然是个小插件，但运行起来相对还是比较稳定（我们不能对于一个小插件过于苛刻的要求，必竟成本和产出是要成正比），如果过行中出现某种错误，建议重新启动3dMax软件。
