最全的开关接线图,单控、双控、三控

<电气自动控制原理与系统>全册

免费领书|电气控制、电气工程、电气设计大全免费领取！（800G电工资料）

（ 关注“点点电工科技”微信公众号 ，后台回复 “学习” 免费领↑↑）

一、 一开单控开关接线图

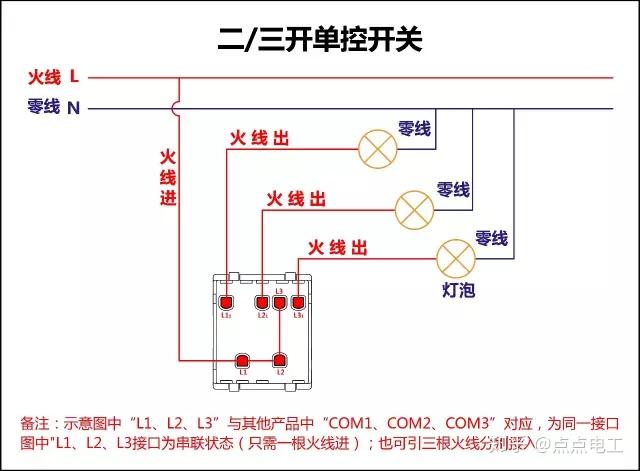

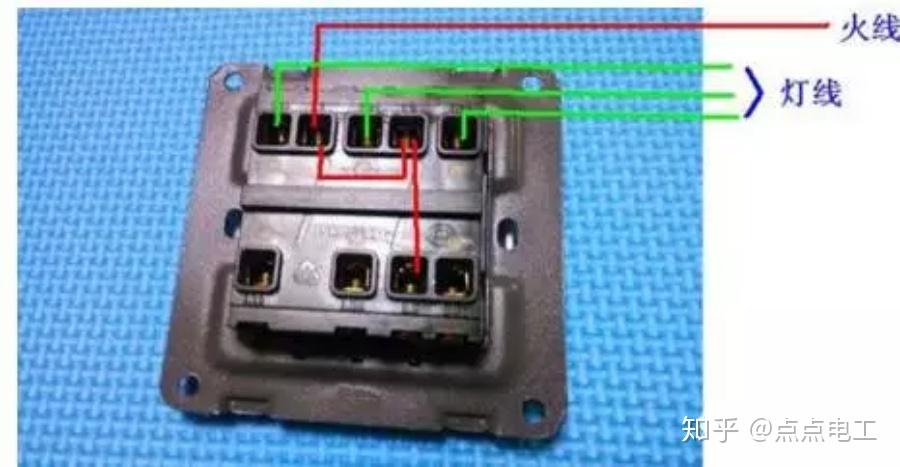

二、 二三开连体单控开关接线图

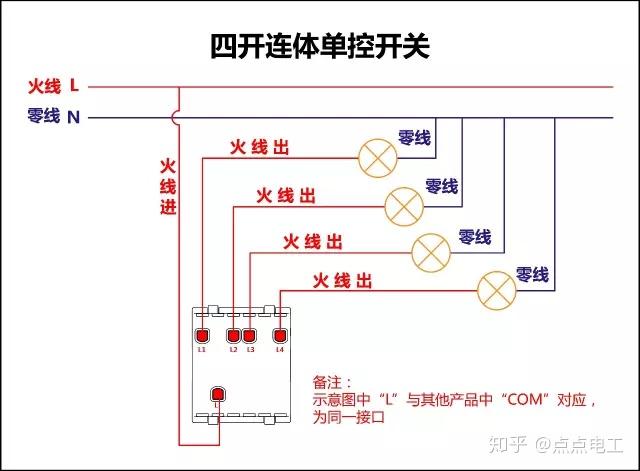

三、 四开连体单控开关接线图

四、 一开五孔单控插座接线图

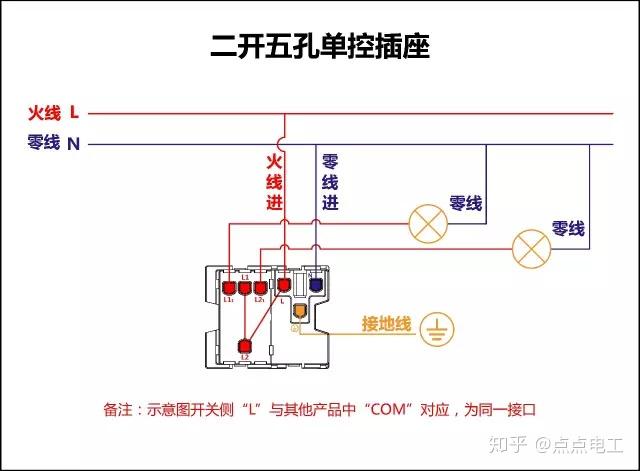

五、 二开五孔单控插座接线图

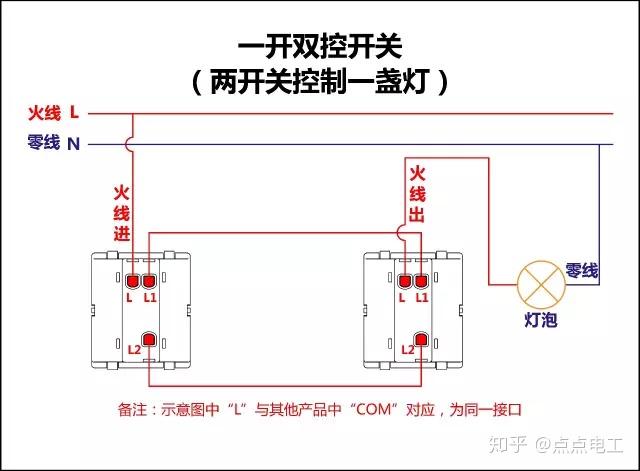

六、 一开双控开关接线图

七、二三开单控开关接线图

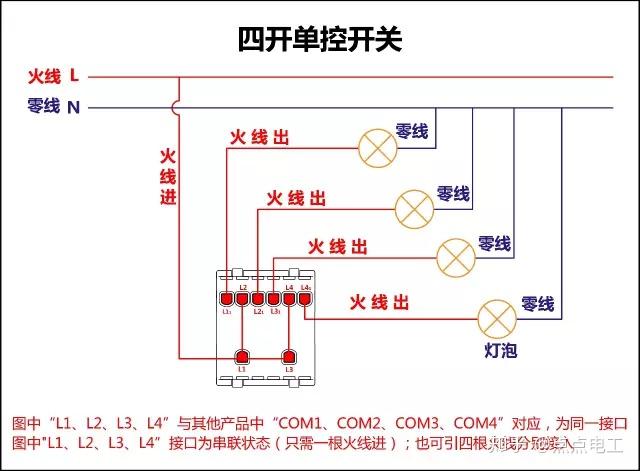

八、 四开单控开关接线图

九、一开五孔单控插座接线图

十、二三开双控开关接线图

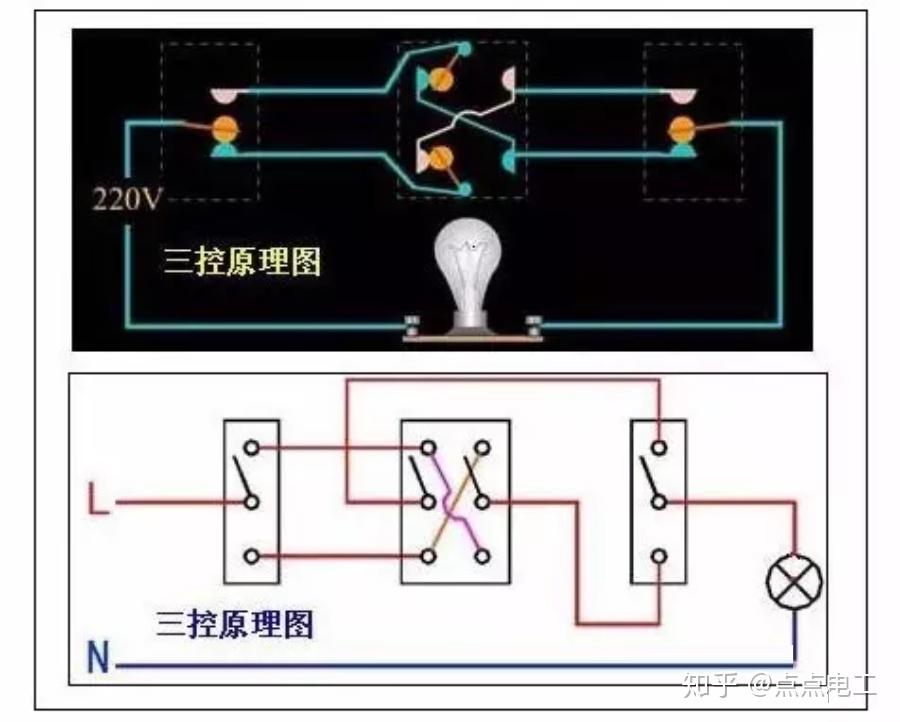

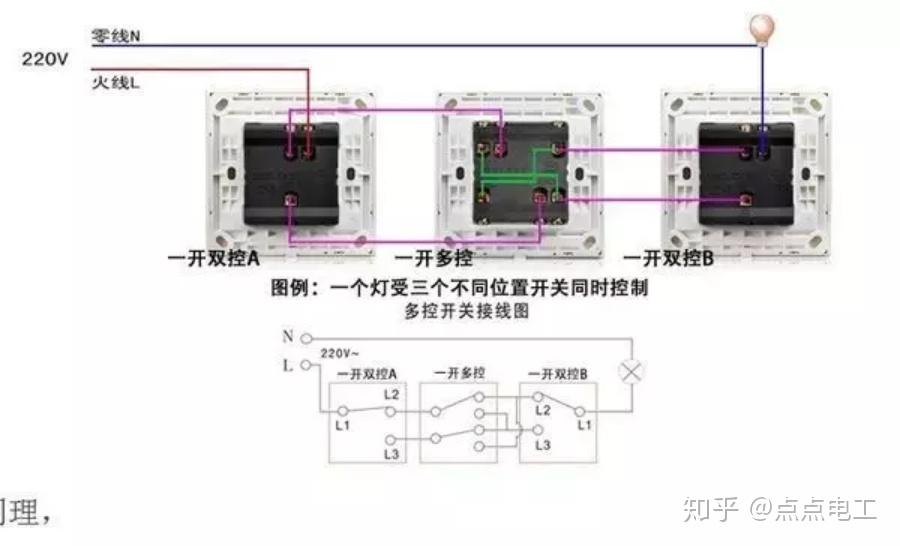

十一、 一开多控开关接线图

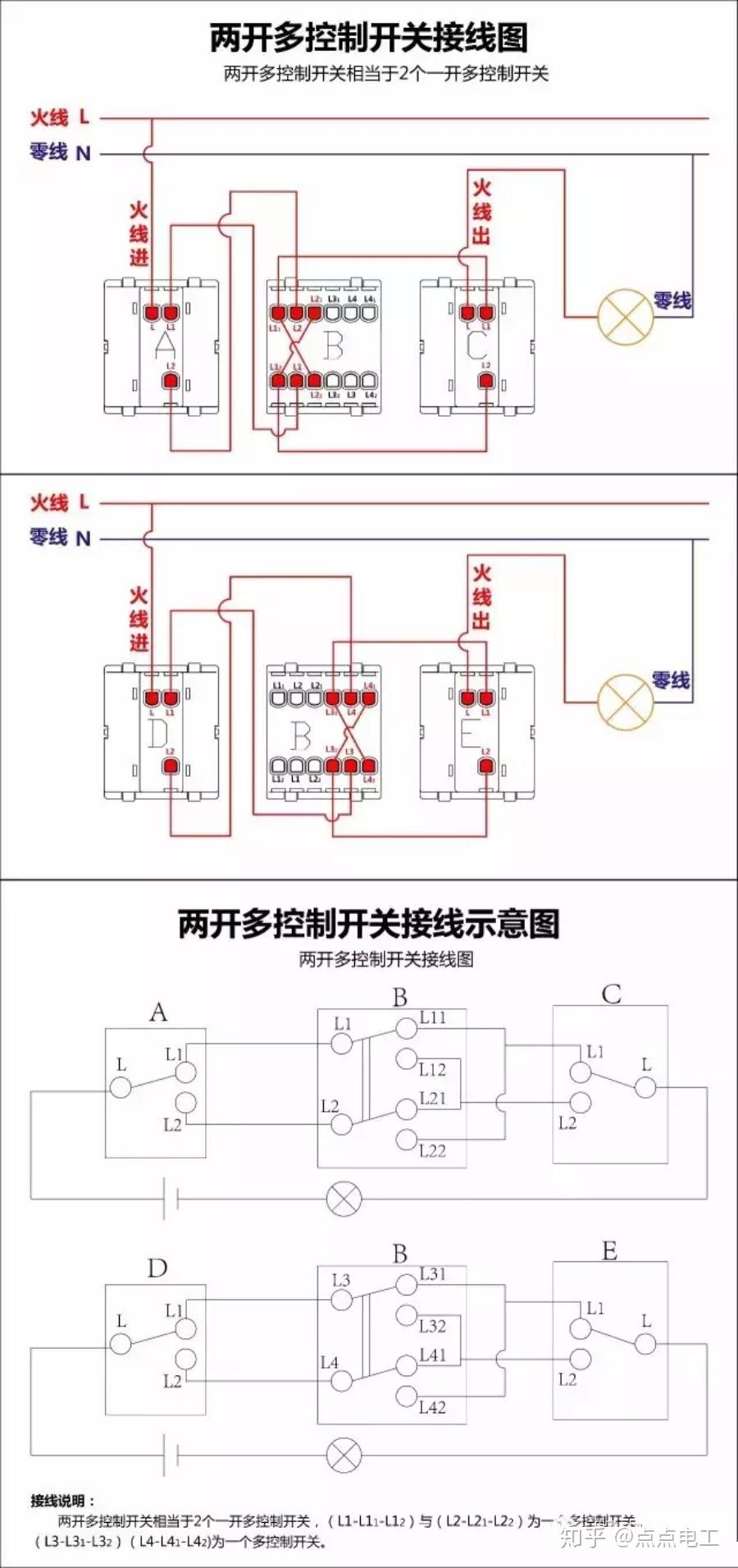

十二、 两开多控开关接线图

十三、 三开多控开关接线图
