如何维修一只犀飞利潜艇?
犀飞利潜艇入手尤其是海淘回来的经常需要更换上墨器墨囊重新制作密封,以下内容详细说明了如何拆解维护一只犀飞利潜艇的常见故障。

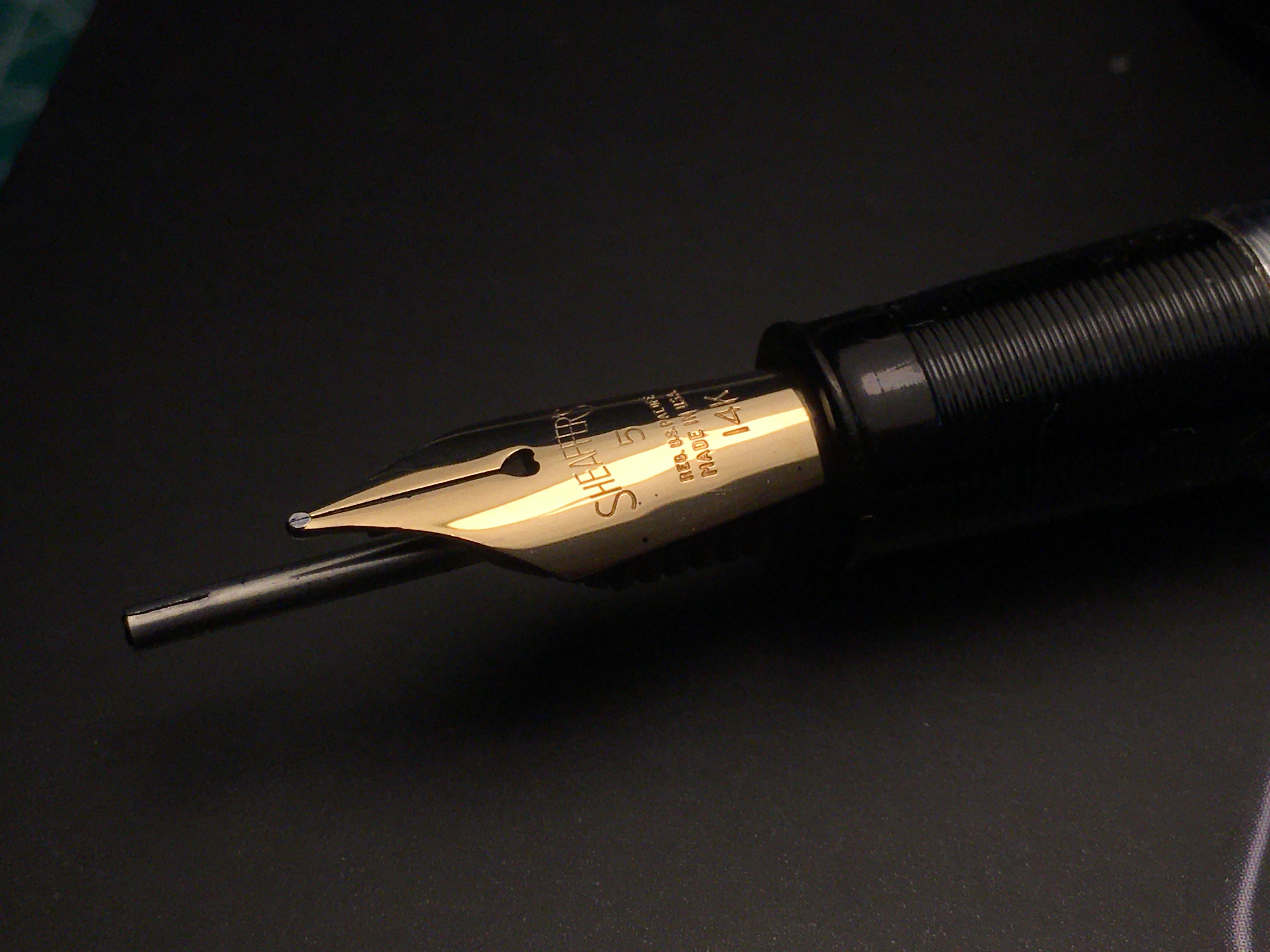

犀飞利在1951推出了sheaffer snorkel,这支笔是犀飞利最著名的钢笔之一搭载了犀飞利独创的潜艇上墨系统,潜艇上墨是TD(Touchdown)上墨的升级版,一样的尾部滑动上墨管,一样的墨囊金属护套,潜艇上墨增加了呼吸管,通过管子吸取墨水并通过管子内一根硬橡胶传导条通过毛细原理向笔舌传输墨水,这个方法的优势在于提高了整体的气密性,吸取墨水不会染尖。同时犀飞利摒弃了老款TD尾部的螺纹,在上墨管上和上墨器上增加螺纹,这样使用者在可以通过旋转尾部来收放尾部和呼吸管。犀飞利潜艇搭载三种不同材质的笔尖,18K黄金笔尖,14K黄金笔尖,钯银笔尖(18K都是加产的)
准备工具
丁基胶电工胶布、玻璃杯、热水、虫胶、O环、镊子、斜角美工刀、 针 、硅油、硅脂(手表防水膏)、一字螺丝刀、金属棍、皮具冲子(6mm和最小号冲)、1.5mm硅胶片、 超声波清洗器、 牙签、医用一次性检查手套、抹布、纸巾、墨囊
虫胶: 淘宝购买虫胶片(7块钱50克)+95%酒精调制(酒精不要太多,放入密封容器次日完全溶解)
O环: 淘宝购买(关键词:密封圈)规格9mm 线径 1mm
金属棍:
用来捅墨囊塞,我用装窗帘的金属插,一头是圆球型的也很好弄到
医用一次性检查手套: 为了防止不必要的污渍弄在手上
墨囊:
可以在淘宝店 文渊阁名笔店 购买,如果没有条件可以用616墨囊暂替,文渊阁名笔店应该在近期会上新的国产潜艇墨囊
钢笔拆解

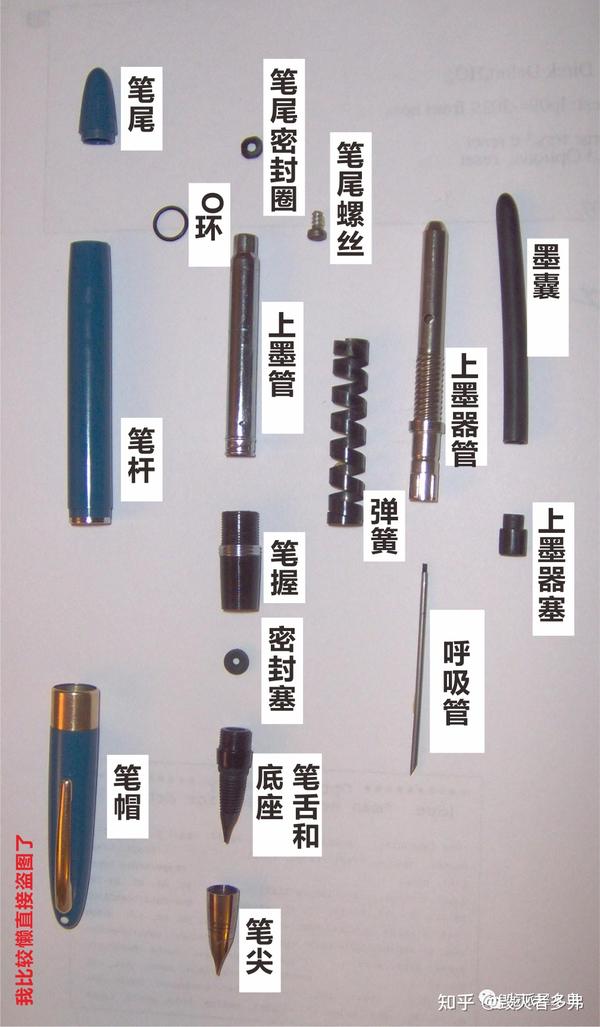

1、基本构造: 通过旋转笔握和笔杆处螺纹将笔拆分为几部分。笔尖总成,笔握,笔杆、上墨器
2、笔杆拆解: 用一字螺丝刀插入笔杆内,用手抵住笔尾,旋转拆出螺丝,将笔杆分为,上墨管、笔尾、笔杆

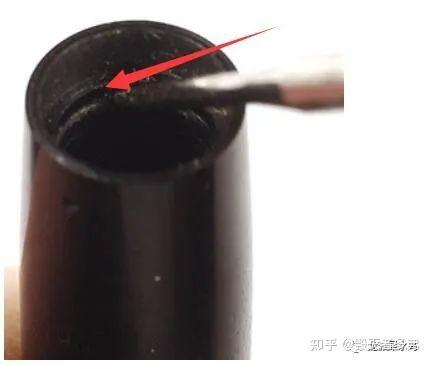

3、更换O环: O环位于笔尾处,如图
——先将70度-80度热水注入玻璃杯,将含O环部分笔杆浸入浸泡30-60秒,趁热用美工刀或针挑出O环
——用纸巾擦干水渍清理O环位置,将O环浸入硅油,然后用镊子将O环填入O环位,
——安装完成后,将笔杆装回去,将上墨管上涂抹硅油润滑和增强气密性,可以在笔尾螺丝上涂抹硅脂增强气密性(钢笔防水膏)
4、上墨器拆解: 先用牙签触碰墨囊,如果墨囊已经老化则必须重新安装墨囊
(可以在淘宝店 文渊阁名笔店 购买)
——先将70度-80度热水注入玻璃杯,将上墨器呼吸管朝下放入,浸泡30-60秒
——擦干水渍,用丁基胶胶布夹住呼吸管将其拔出

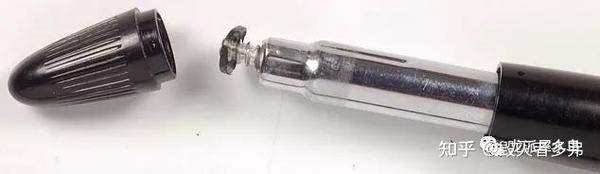

——用铁棍从上墨器尾部孔内往前捅,前端用抹布包一下以防划伤手,捅出上墨器塞后,热水浸泡去除上墨器橡胶塞上的老化墨囊
5、清理上墨器: 上墨器内墨囊有时候会粘在上墨器金属管壁上,建议使用75%酒精浸泡10-24小时后在进行清理(感谢同心大佬提供该建议 同心大佬微信小店 )
6、安装墨囊: 将上墨器塞和上墨器金属管完全清理干净后,测好墨囊长度截掉多余的部分(墨囊长度等于上墨器金属管长度减去上墨器塞一半长度)
——用牙签挑一点虫胶涂抹在上墨器塞上,将墨囊套上去粘好,静置20-60分钟让其粘牢
——将粘好的上墨器塞塞回上墨器管
——将呼吸管插入上墨器塞,可以将笔装回去确认一下长度和呼吸管方向
注意:呼吸管前端有一个开口,这个开口要对着笔尖,上墨器管内有一条硬橡胶制成的导墨条,导出墨条应该紧贴上墨管开口方向,如果 没有对好会导致钢笔不下墨
7、组装钢笔:
捏一捏原版密封塞,如果已经老化毫无弹性则需要制作新的密封塞
——制作笔握密封塞用6mm冲子在硅胶片上打出圆形硅胶片,尽量不要歪,在硅胶片中间位置用小号冲子开洞
——将上墨器插入笔握,这里需要注意的是部分上墨器和笔握是有方向的,要看好再插进去,上墨器外形和笔握开口有些不一致就不能混用
——将上弹簧套在上墨器上,把笔杆和上墨器旋紧,这个时候可以在螺纹上涂抹硅脂做密封
——上墨器装好后将密封塞穿到呼吸管上,用牙签将其填入笔握凹槽内,涂抹硅脂密封润滑
——将笔尖穿过呼吸管并和笔握旋紧,,这个时候可以在螺纹上涂抹硅脂做密封
注意:不要把硅脂涂在笔舌或者呼吸管缺口,如果涂到了擦干净即可
8、测试: 用纸巾清洁钢笔表面多余的的硅脂,旋转尾部测试呼管出入是否顺滑,长度是否合理、呼吸管缺口是否对位,然后打水测试上墨量
9、其他问题:
——拆卸笔尖,用热水浸泡,然后擦干水 ,旋转胜利尖拆下笔尖,如果转不动可以上丁基胶电工胶布,装回去有时候笔舌有轻微偏差可以使用一字螺丝刀转动笔舌尾部调整注意力度和用手在笔舌上方按住,明尖捅笔舌尾部或者用专用工具敲出来比较保险
——清洗笔尖,可以用超声波也可以温水浸泡反复冲洗
——笔身\笔帽开裂、小裂缝可以使用502或者补土填补砂纸找平后打磨膏镜面抛光
——首版笔握,大家都知道首版笔握比较坑爹,可以买一个笔尖总成底座换掉就能使用普通笔握了

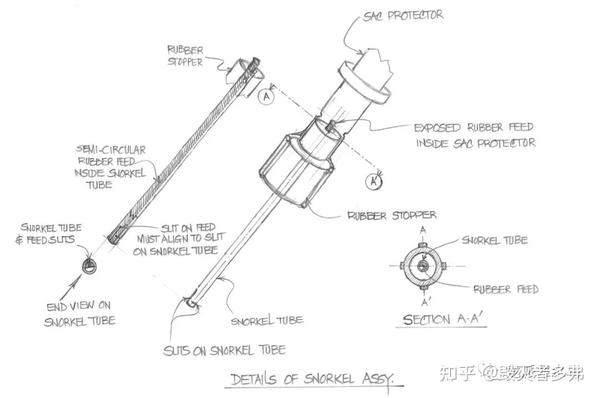

上图是FPN的国外笔友画的,很清晰的描述了上墨器构造
链接:
https://www.
fountainpennetwork.com/
forum/topic/69537-sheaffer-snorkel-repair/
