WPF 用户控件分享之边上带输入框的圆圈

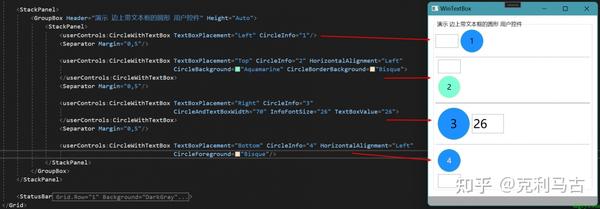

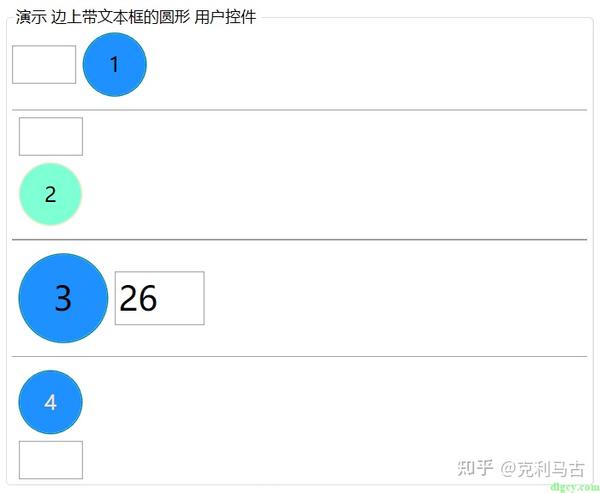

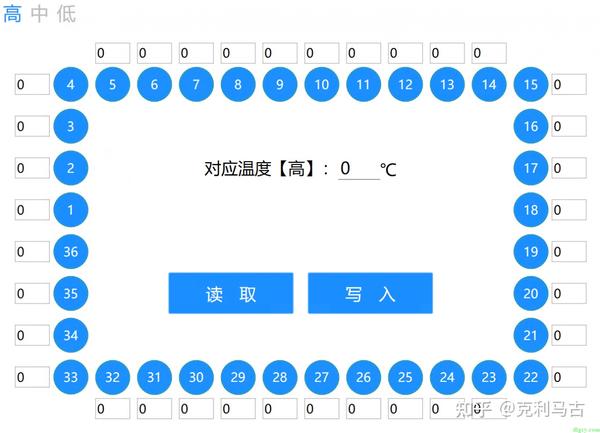

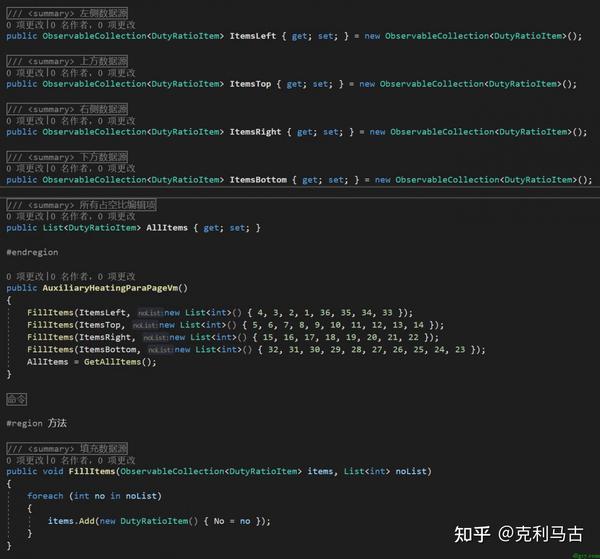

最近有这样一个需求，有一圈圆形，每个圆形边上有个输入框，以下是完成后的效果图：

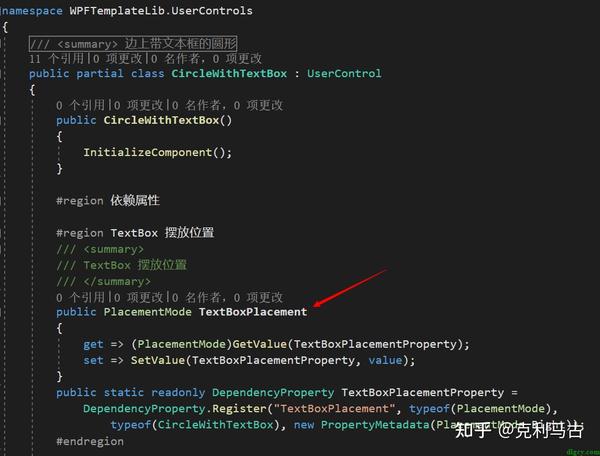

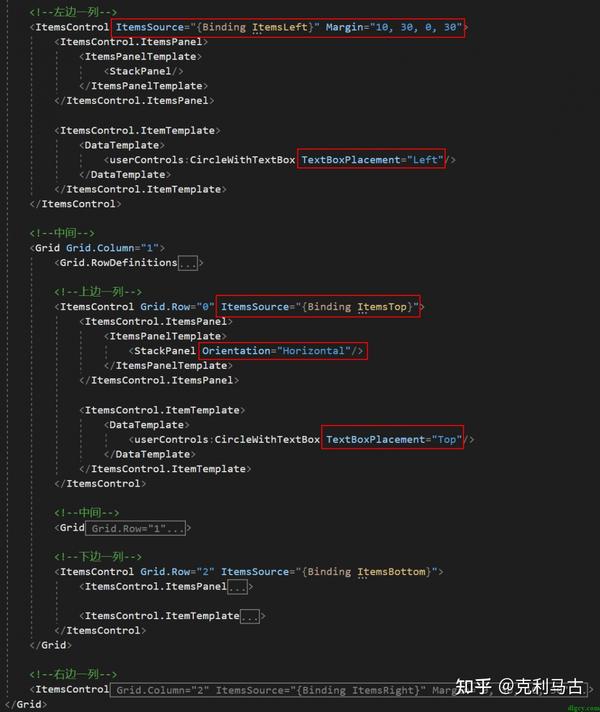

拿到这个需求后，分析界面上每个圆形和输入框应该视为一个用户控件，且输入框相对于圆形的位置不是一致的，所以应该要能够通过一个属性来设置输入框的位置。那么就以这个为突破口，创建一个用户控件，在代码隐藏页中添加一个用于控制输入框位置的依赖属性 “ TextBoxPlacement ”：

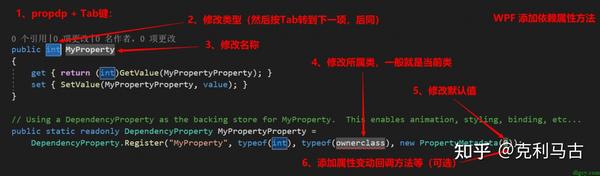

【题外话]】添加依赖属性的方法为，输入 “propdp” 然后按 Tab 键（也就是使用官方提供的代码片段），然后修改类型、修改名称、修改所属类、修改默认值，如下：

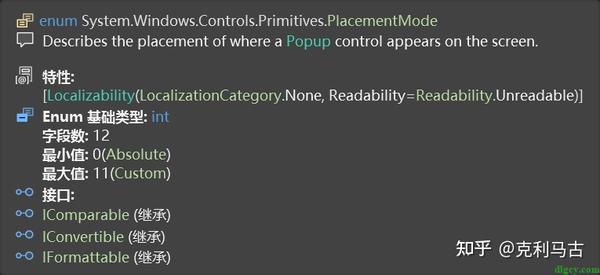

继续说回 TextBoxPlacement 属性，我给它的类型是 PlacementMode，这是借用的 Popup 控件的方位属性：

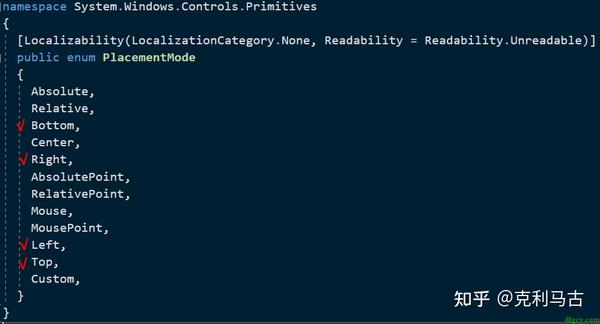

这是个枚举，有很多取值情况，本次只是用到了它的子集（上下左右）：

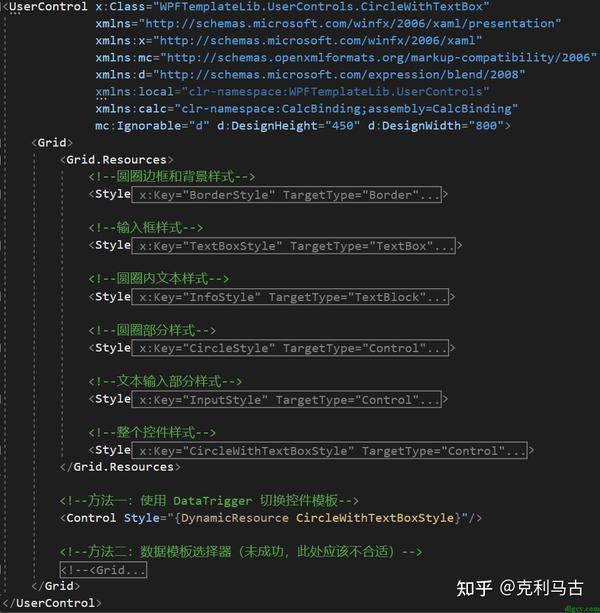

好了，控制位置的属性有了，那么怎么动态切换呢？别急，我们先来看看整个用户控件的界面布局：

可以看到，界面上就只有一个 Control 元素，给它设置了一个样式，将在该样式中使用 DataTrigger（数据触发器）来切换不同的控件模板，从而改变布局。最开始想用数据模板选择器的，后来发现那个应该是适用于列表控件中依据数据不同从而动态选择子项的模板的情况，不适用于这种用户控件中。

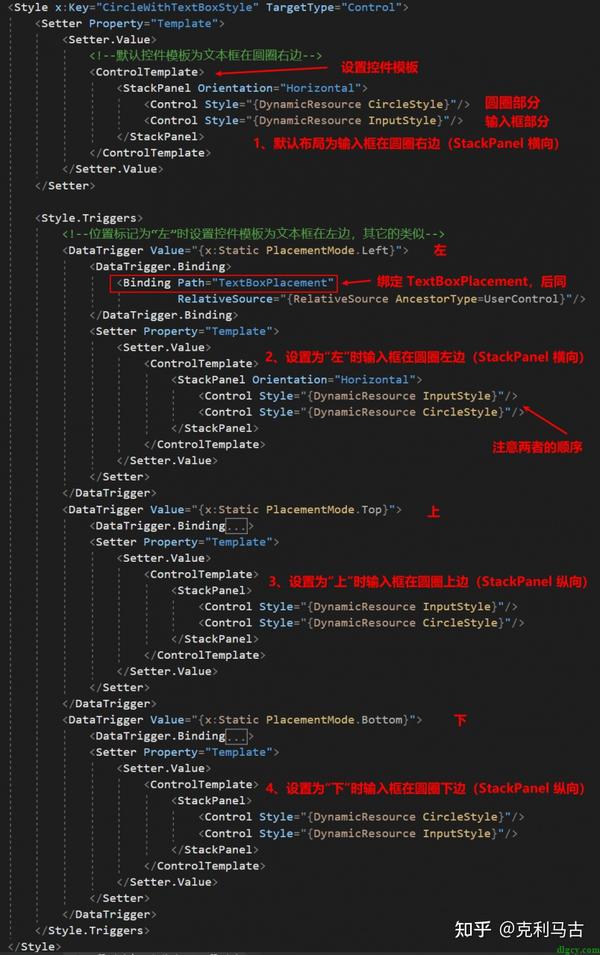

最重要的就是给 Control 设置的样式 “ CircleWithTextBox Style”：

上下左右这四种情况都是通过设置 Control 的 Template 的属性（具体是控件模板 ControlTemplate）来实现不同的布局的。默认是输入框在圆圈右边的布局，其余的左、上、下则是通过数据触发器 DataTrigger 来实现的，数据触发器绑定 UserControl 的 TextBoxPlacement 属性（前面我们添加的那个），依据不同的值来切换不同的控件模板。至于四种情况的布局实现，容器都是 StackPanel，左和右的时候是横向的，上和下的时候是纵向的；左和上的时候输入框部分写在前面，右和下的时候输入框部分写在后面。

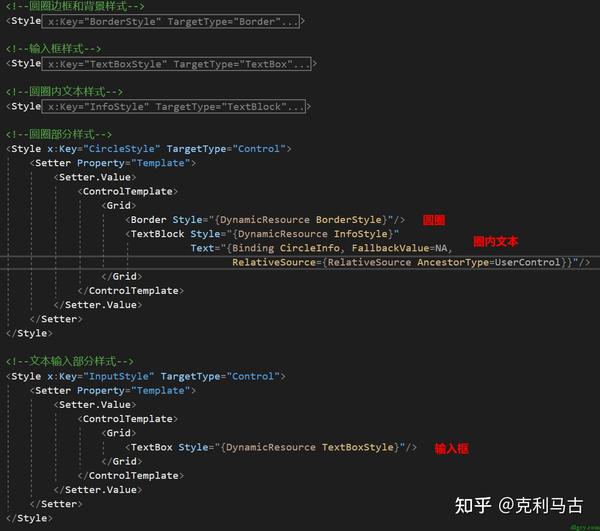

圆圈和输入框部分也分别是一个 Control 元素，通过样式设置模板，样式如下：

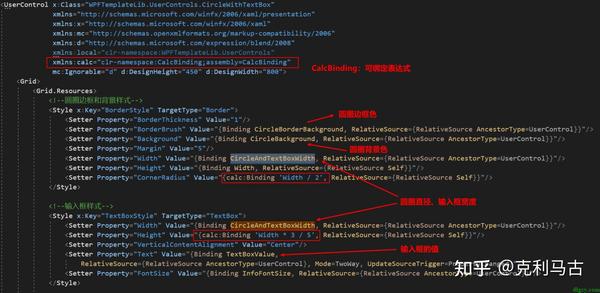

圆圈就是一个 Border，使用样式 BorderStyle。圈内文本是一个 TextBlock，使用样式 InfoStyle，文本内容绑定了一个依赖属性 CircleInfo 。输入框就是一个 TextBox，使用样式 TextBoxStyle。

先来看看圆圈内文本样式，涉及两个依赖属性，一个是文字颜色属性 CircleForeground ，另一个是文字大小属性 InfoFontSize （输入框也是用这个设置文字大小的），具体如下：

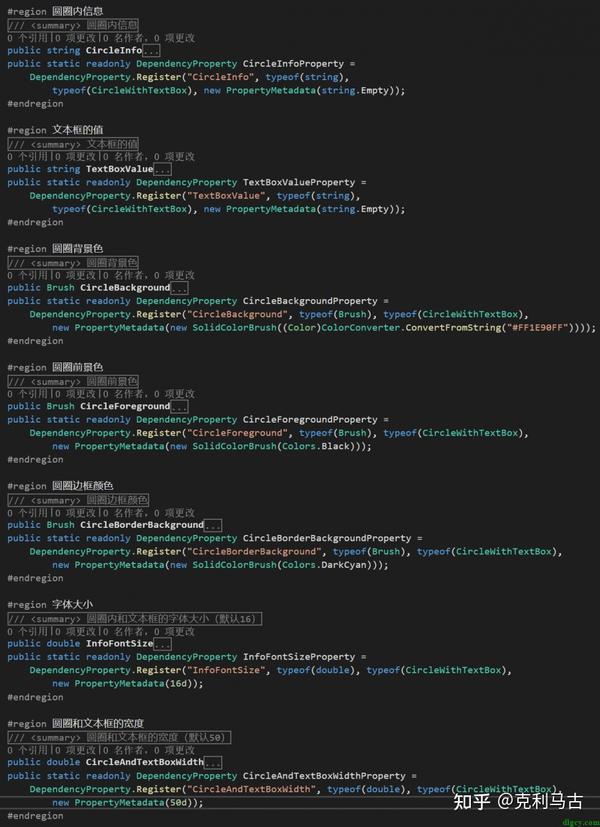

然后是圆圈和输入框的样式，涉及圆圈边框色属性 CircleBorderBackground ，圆圈背景色属性 CircleBackground ，圆圈直径和输入框宽度的共用属性 CircleAndTextBoxWidth ，以及输入框的值属性 TextBoxValue ：
