MATLAB仿真电路经验分享

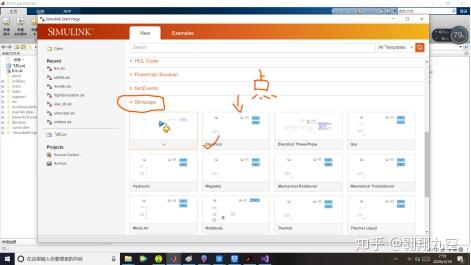

新建一个模板：simulink->simcampe->electrical

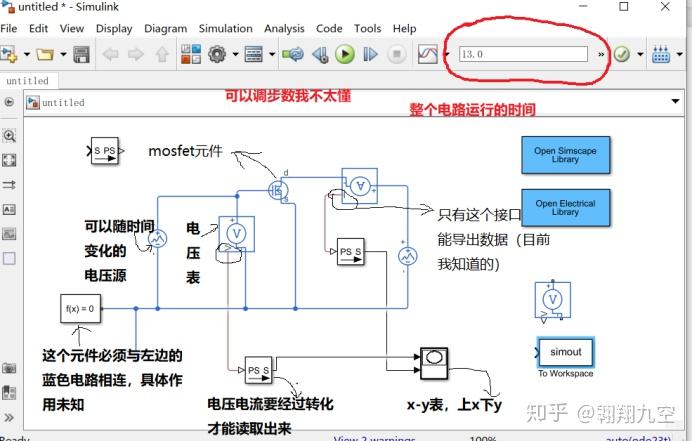

搭建电路

元件位置

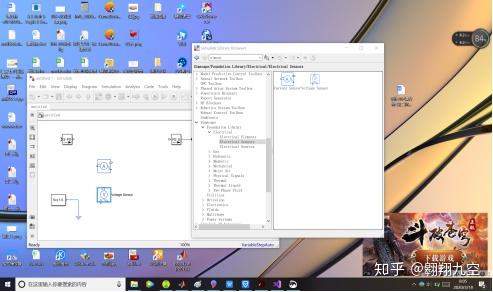

电压电流表

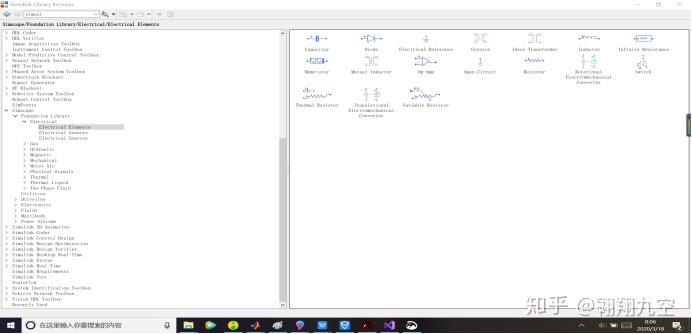

各种电路元件（电阻，电容，电感，直流电源都在electrical里面）

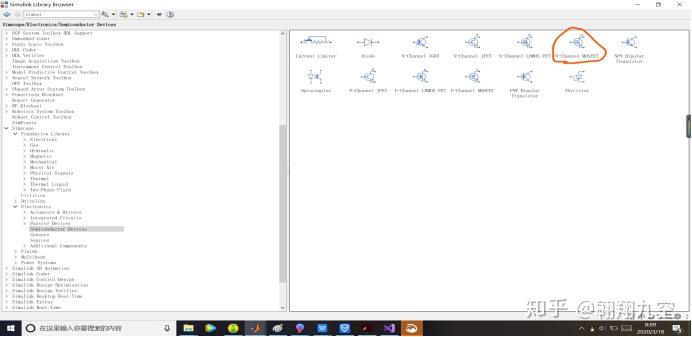

MOSFET

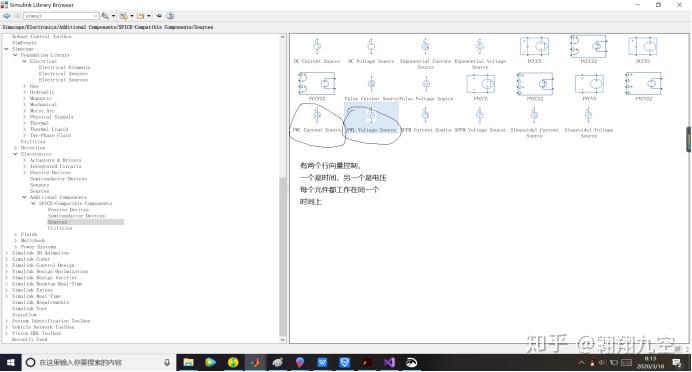

可随时间变化的电压电流源（线性）

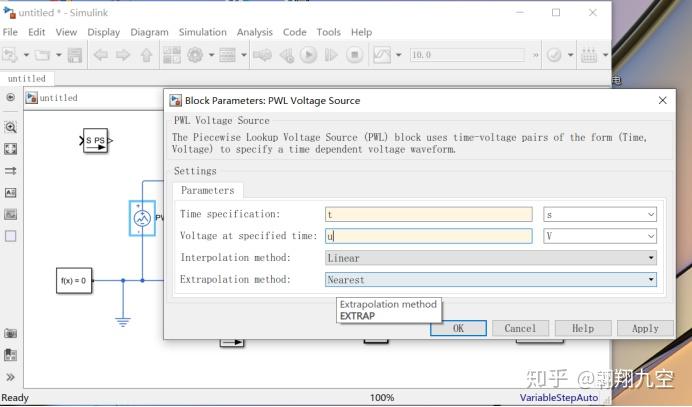

双击后，设置两个行向量t,u;

就能实现随时间变化的电压了。、

操作小技巧

1. 选中后 ctr+r 能够使元件旋转90度。

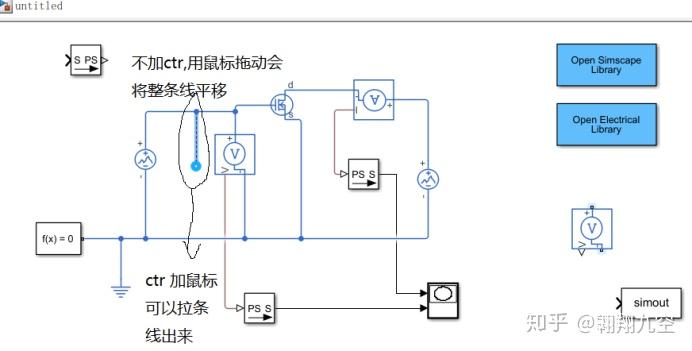

2. 按住ctr 然后用鼠标拖动可以直接在一条线上拉出另一条线。

输出方式

第一种

用X-Y graph很简单但是不好用（还不知道怎么调精度）

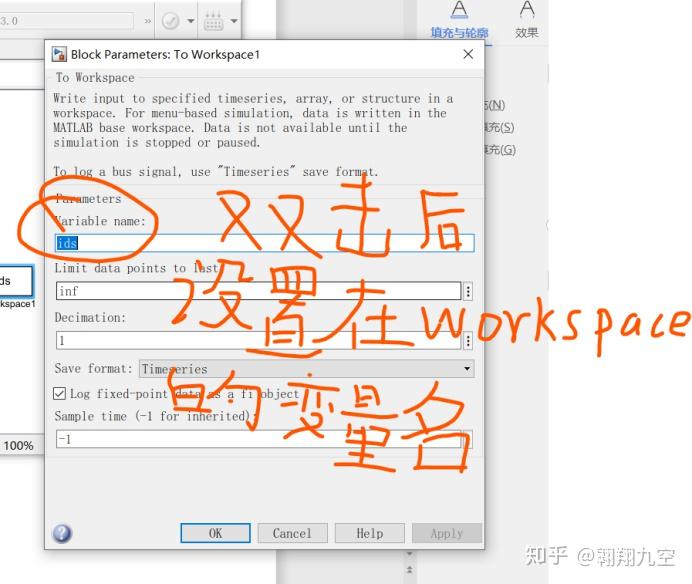

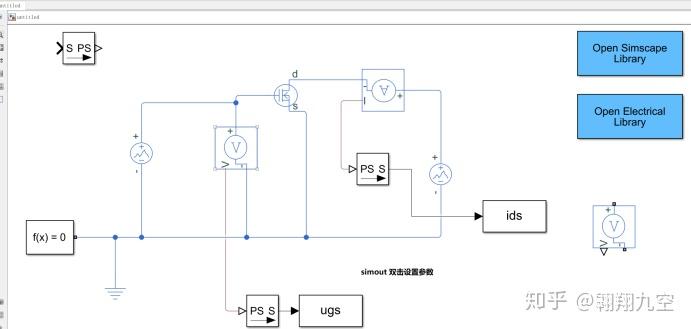

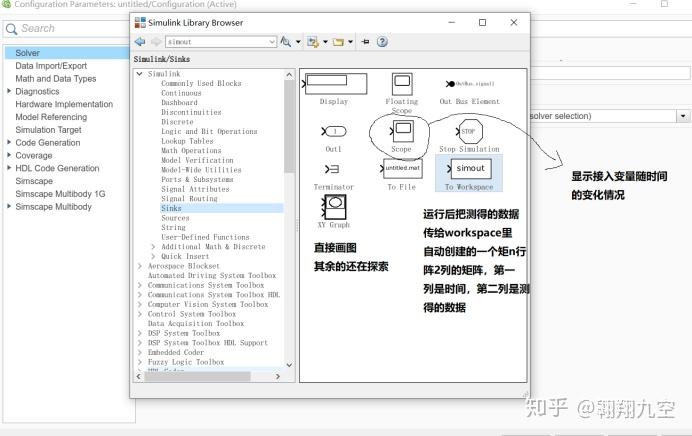

第二种，用simout把数据传出去后再用workspace里面的工具绘图。

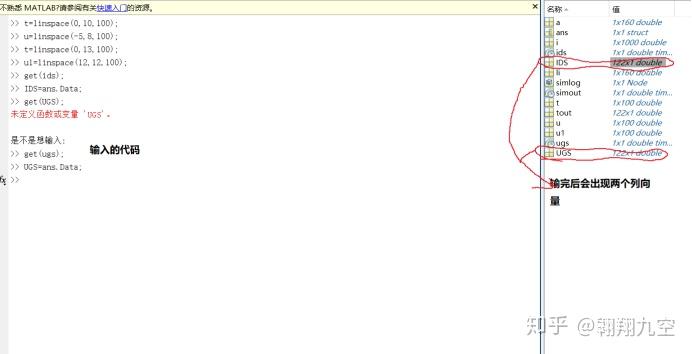

运行后去workspace处理数据

方法

然后就可以用matlab的矩阵处理搞事情了

画图还可以用cftool
