战机先不先进，看看“屁股”就知道了

超机动性、隐身、超视距打击和超声速巡航等是当前先进战机的几个主要标准，而超机动性、超声速和隐身三者都与尾喷管息息相关。

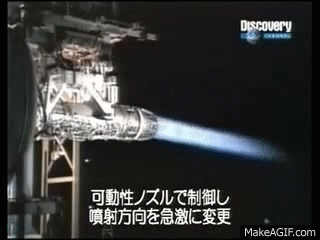

咱们在开始今天的文章前先看一个小视频

大家直观的了解一下这个战机的“屁股”

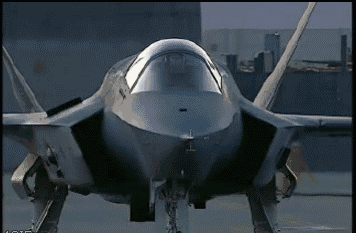

战机改变尾喷管方向，实现悬停

↓↓

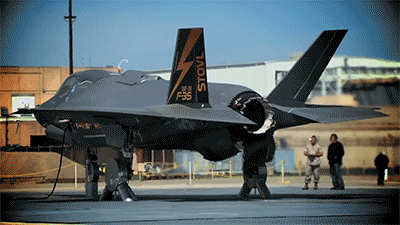

F-35B是如何做到垂直起降的

↓↓

F-35B尾喷管结构的解读

↓↓

尾喷管与超声速

尾喷管与超声速的缘分，我们得从气体的这个特性说起：

亚声速（速度低于当地声速）气体在截面不断变小的管道中会加速。

超声速（速度高于当地声速）气体在截面不断变小的管道中会减速，在截面增大的管道中反而会加速。

高温高压的燃气在尾喷管里不断膨胀加速，最终以高速排出，使发动机获得推力。对于喷气式战斗机（现代先进战机一般装配小涵道比涡扇发动机），尾喷管排出的燃气速度越快，航空发动机获得的推力就越大。

早期的喷气式战机多是亚声速或低超声速的，因此可以采用纯收敛型喷管，但是不适用于高超声速飞行。于是，收敛-扩张型喷管出现了。先收敛让亚声速气体膨胀加速，到了声速以后再扩张让超声速气体继续膨胀加速。

喷管的形式、喉道面积和出口面积必须和发动机流量、压比相匹配。发动机在工作时提供给尾喷管的空气流量和压强并不是固定值，往往跟随工作状态不断发生变化，因此有必要对喷管的喉道面积和出口面积不断进行调节，可调喷管也应运而生。

尾喷管与超机动性

聊得火热的论坛贴吧里，“矢量喷管”几乎成了先进战机的代名词。轴对称矢量喷管、转向矢量喷管、二元矢量喷管、气动矢量喷管等等都是军迷们的热门话题。事实上，矢量喷管不仅能为飞机提供向前飞行的推力，而且还可补充或取代气动舵面对飞机进行控制，甚至帮助飞机实现短距起飞和垂直起降等，大大增强了飞机的机动性。

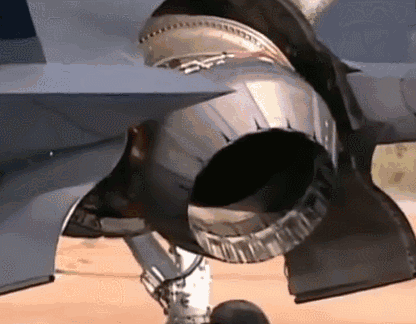

▲轴对称矢量喷管

▲轴对称矢量喷管

轴对称矢量喷管结构轻质高效，具有良好的气动性能，使飞机不需要做较大的改装即可实现矢量推进。

▲转向矢量喷管

▲三轴承旋转矢量喷管

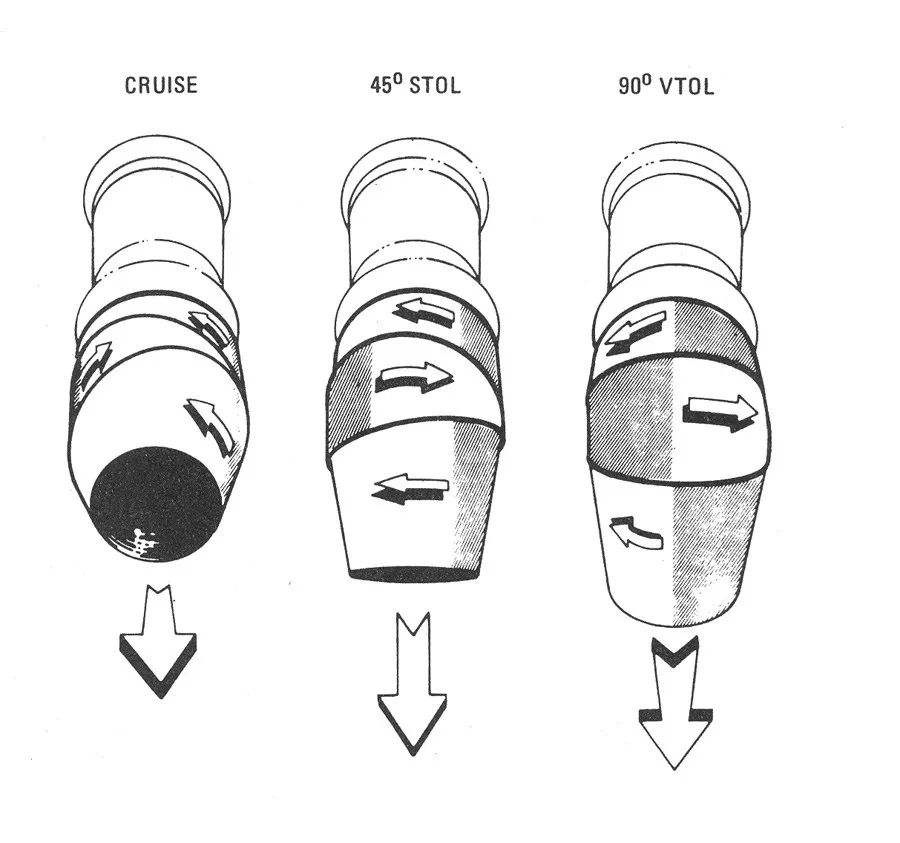

▲三轴承旋转矢量喷管示意图

转向矢量喷管可以向下偏转至与地面垂直，使喷气流垂直向下喷射，帮助飞机实现垂直起降等。

▲二元矢量喷管

▲F15矩形二元矢量喷管

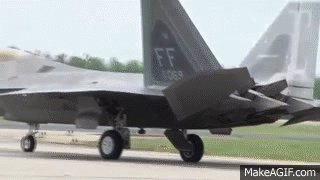

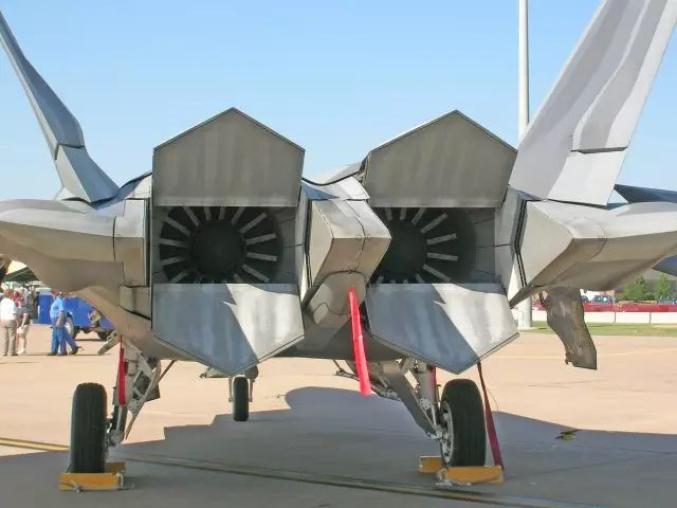

▲F22矩形二元矢量喷管

二元矢量喷管具有矩形构型，在红外隐身方面具有明显优势，同时更有利于实现与飞机后机身高度一体化的设计。

▲气动矢量喷管（原理图）

气动矢量喷管依靠二次流注入使喷管主流发生偏转从而形成推力矢量，主要针对未来高推重比发动机排气系统，具有重量轻、零件数量少等特点。

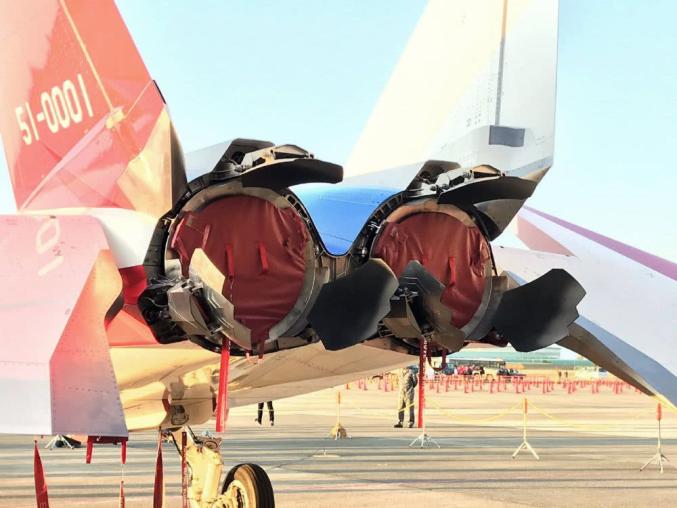

日本“心神”战斗机的推力矢量尾喷管很特别，采用了较为简单和初级的三片折流板设计。

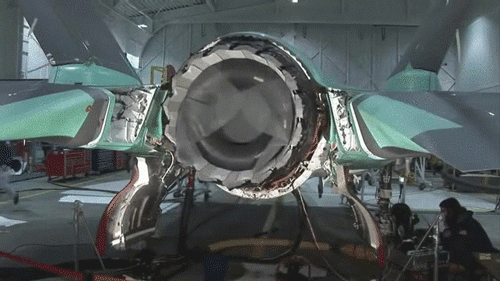

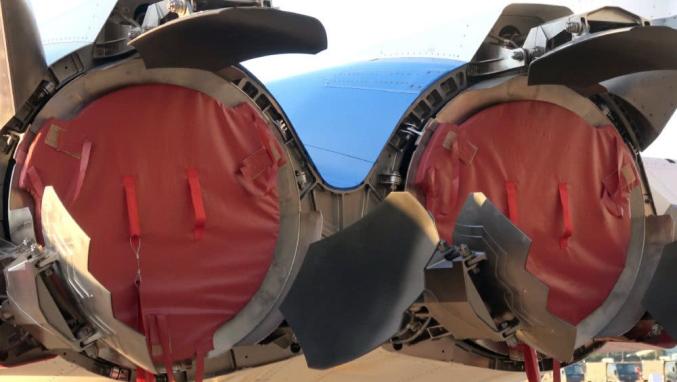

这三片折流板呈120度布置，在飞控系统控制下，协同偏转，就能够任意角度改变发动机喷流方向，实现矢量推力。

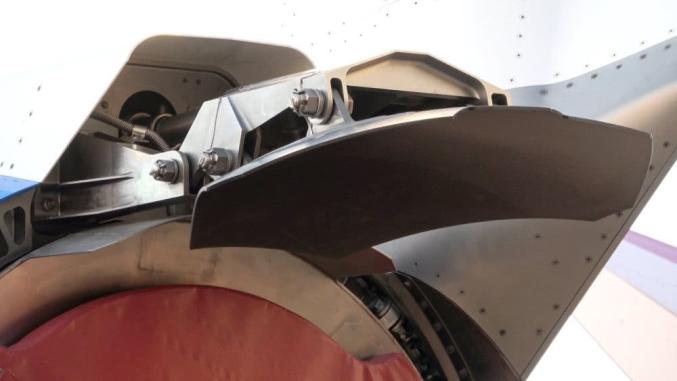

折流板作动机构特写，由于仅是单自由度偏转，结构比较简单，活动部件也较少。不过缺点也很明显，偏转时对推力损耗较大。由于是三片组合作用，不同偏转角度的矢量推力大小和方向也不均匀。

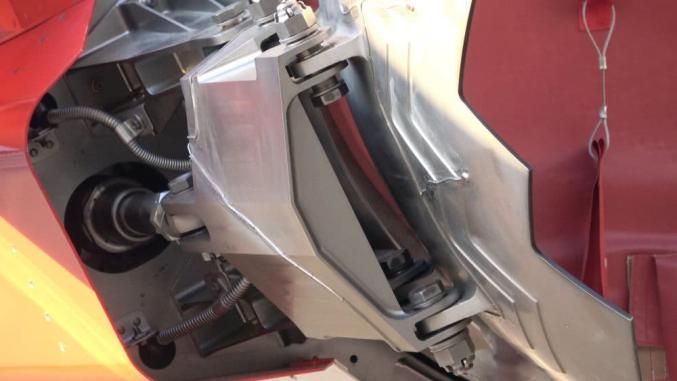

折流板部件特写，机体内伸出液压作动筒，驱动折流片在一定角度内活动。可以看出金属部件的表面处理工艺还是很不错的，从外侧经过的线缆也被金属焊接包覆固定。

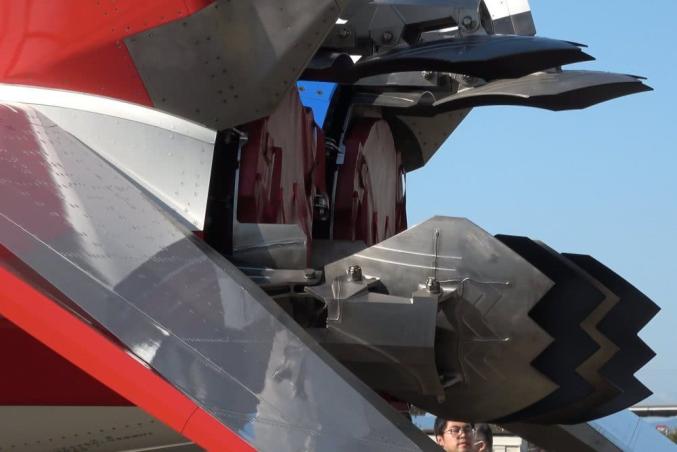

从侧面看，“心神”的折流板还部分运用了隐身修形，采用锯齿设计。折流片内侧据称为耐高温钛合金材料，上面分布了几处传感器，用来测量喷流压强速度等参数，供后续研究使用。

尾喷管与隐身性

发动机隐身技术是战机隐身的重要一环，其内容涵盖减小发动机可观察部件的探测反射特征、降噪和红外抑制技术，而尾喷管的改造能很大程度上改善发动机的隐身性能。

改变尾喷管的气流稳定性是发动机降噪的主要途径之一。锯齿形尾喷口、微喷射流等技术均能达到不错的效果。

更多中航官方模型。尽在I航空！

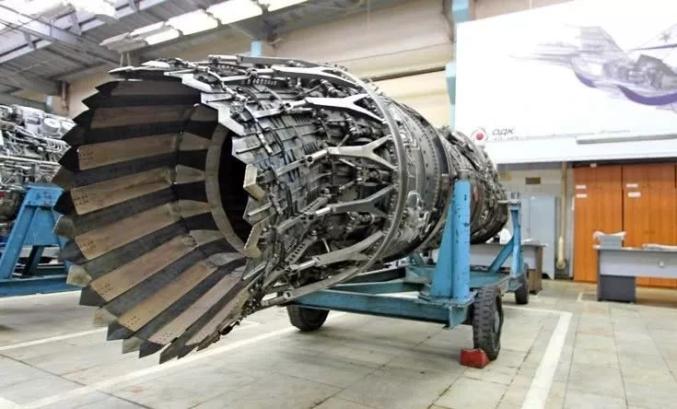

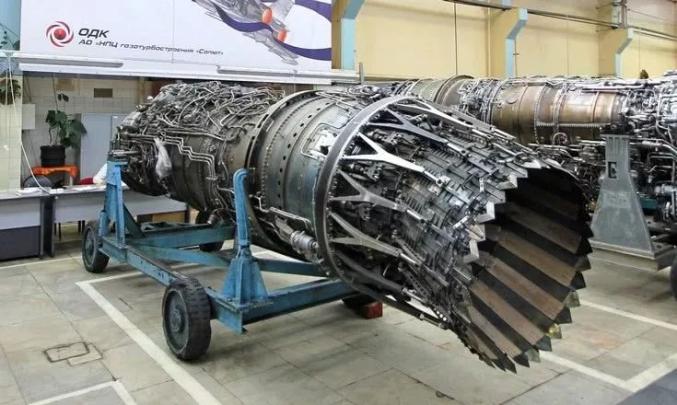

这是俄罗斯T-50战机换装的新型发动机“产品-30”涡扇发动机，采用的是同轴三维推力矢量尾喷管，锯齿状的末端扩敛片具备一定的隐身能力。

“产品-30”涡扇发动机的尾喷口特写，结构非常复杂。

发动机尾喷口的燃气流是飞机红外辐射的主要来源之一。伊拉克战争期间，几乎所有的伊拉克战机都是被红外制导导弹击落的。遮掩尾喷管、尾喷管周围涂隔热涂层或加红外挡板、全长加力筒体隔热屏、改变尾喷口方向等，都是实现红外抑制、增强发动机隐身性能的有效方式。

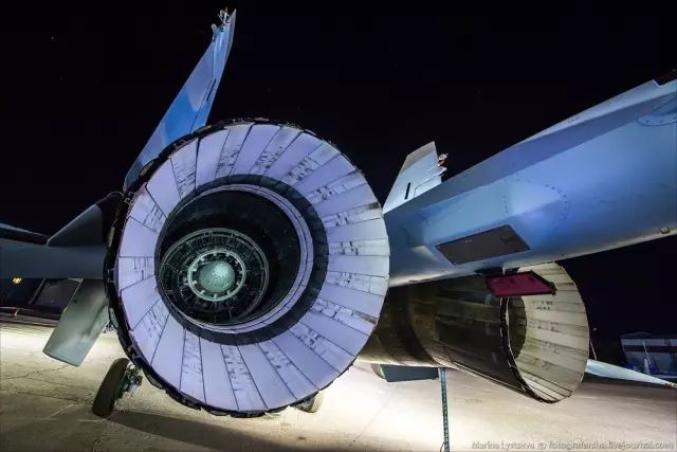

▲AL-31发动机尾喷口内部的结构极为复杂

▲“台风”战斗机的尾喷口内部已经较为精简

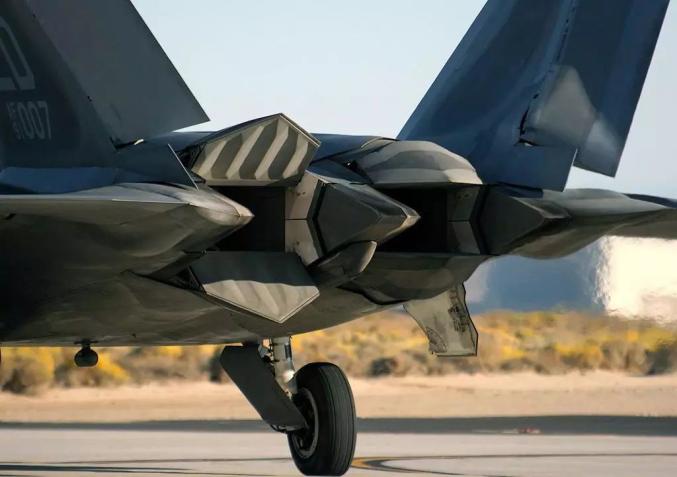

▲F-22的尾喷口内不但进行了精简，还部分应用了雷达屏蔽器技术

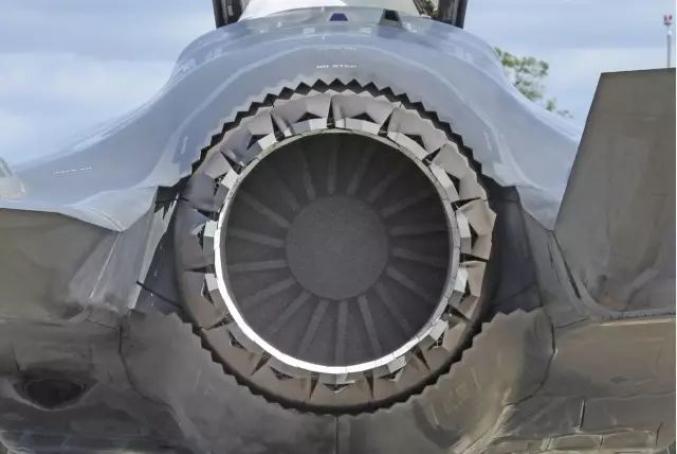

▲F-35尾喷口内的雷达屏蔽器遮挡了绝大部分复杂机构

日本网友拍摄的最新的

F-35战斗机隐身尾喷管

↓↓
