W25Qxxx系列是使用SPI接口的NOR Flash，使用24位地址宽度
-
通信格式为：指令——地址（大端序）——I/O数据
-
SPI通信开始的标志是CS/NSS被主机拉低，从设备被选中
-
SPI总线的I/O在空闲时处于High-Impedance（高阻）状态
-
一般时序图上会标注时钟的周期号，可以据此判断时序图的先后

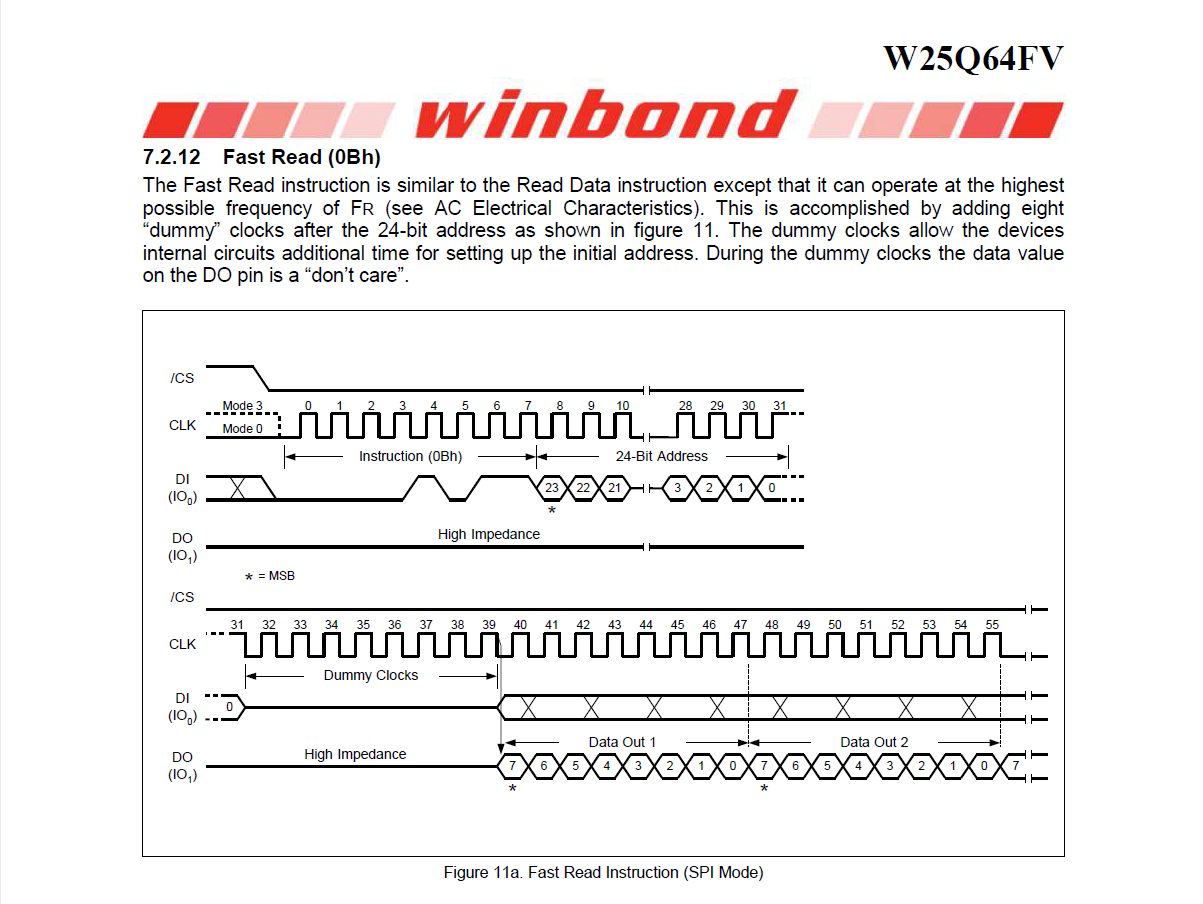

对于上述的时序图，可以这样解读：
-
CS拉低，开始通信
-
CLK引脚上出现脉冲，在脉冲的边沿上，I/O引脚开始脱离高阻态，最多占用一个时钟周期
-
MOSI引脚发送指令0x0Bh，MISO引脚处于高阻态，占用八个时钟周期
-
MOSI引脚按照大端序发送24位地址，先发送高字节，MISO引脚处于高阻态共占用24个时钟周期
-
MOSI和MISO均进入高阻态，等待八个时钟周期（也可以将该Dummy Byte读出并舍去）
-
MOSI进入空闲（非高阻态，且无需关心），MISO上开始出现数据脉冲，在该芯片上，数据按照写入的顺序读出，读出N个字节，占用N*8个时钟周期
-
CS拉高，MOSI/MOSI进入高阻态，CLK引脚回到空闲电平，通信结束
综上，同步时序逻辑的理解，大致分为几步：
-
找到通信开始和结束的标志，找到时钟脉冲
-
对时钟脉冲分段，找到每一段传输的数据是什么，是否有空闲时钟脉冲（这很重要）
-
分好数据段后，确定端序，并在程序中做出相应处理
-
根据上述信息，即可整理成代码，进行下一步调试
该指令对应的伪代码如下（C语言）
void SPI_Transmit(uint8_t* pTxData, uint16_t pTxSize);
void SPI_Receive(uint8_t* pRxData, uint16_t pRxSize);
void W25Qxx_FastRead(uint8_t* pReadData, uint16_t pReadSize, uint32_t Addr)
uint8_t command_buff = 0x0Bu, dummy_buff = 0u, addr_buff[3] = {0};
addr_buff[0] = (Addr & 0x00FF0000ul) >> 16u;
addr_buff[1] = (Addr & 0x0000FF00ul) >> 8u;
addr_buff[2] = Addr & 0x000000FFul;
SPI_Transmit(&command_buff, 1u);
SPI_Transmit(addr_buff, 3u);
SPI_Receive(&dummy_buff, 1u);
SPI_Receive(pReadData, pReadSize);
