红外光谱测试解读（一） | 聚乙烯、聚丙烯
今天我们通过实际的物质例子，结合物质结构与红外谱图，讲讲特征基团是怎么在红外上出峰的。了解这部分内容之后，当碰到未知物质的红外光谱时候就能通过响应的特征去判断物质所含的特征基团，从而对样品进行定性分析。
首先，分析红外光谱不仅是看出峰位置，还有峰形，出峰强度，对应的相关峰等都是判断的依据。
今天我们举两个例子最简单的例子——聚乙烯（PE）、聚丙烯（PP） 聚乙烯(PE) 聚乙烯的结构非常简单就是一系列的亚甲基的集合，-CH2-CH2-CH2-CH2-，因此聚乙烯中其实就只含有一种基团：-CH2-（亚甲基）。下面我们来看看它的红外谱图是长什么样的：
如图所示，聚乙烯的红外谱图出现了4个峰，这个由基团的振动方式而形成的特征峰，我们来总结一下:
| 2915cm-1 | 不对称伸缩振动 |
| 2846cm-1 | 对称伸缩振动 |
| 1459cm-1 | 弯曲振动 |
| 718cm-1 | 摇摆振动 |
其实这个红外光谱本质上体现是亚甲基-CH2-的出峰，只要含有亚甲基的物质都会有这些特征峰。ps： 以后碰见这样出峰特征的时候不要只想到聚乙烯哦。 聚丙烯（PP）

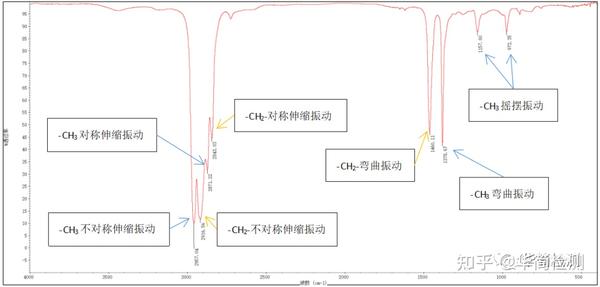

聚丙烯的结构相对于聚乙烯，就多加了一个-CH3的甲基。甲基与亚甲基长得很像，就多了一个H而已，那么他们之间的红外谱图有什么不一样呢？我们来看红外光谱图（ 为了进行对比，我将甲基与亚甲基的出峰进行了区分 ）。
| 2957cm-1 | -CH3不对称伸缩振动 |
| 2916cm-1 | -CH2-不对称伸缩振动 |
| 2871cm-1 | -CH3对称伸缩振动 |
| 2843cm-1 | -CH2-对称伸缩振动 |
| 1460cm-1 | -CH2-弯曲振动 |
| 1378cm-1 | -CH3弯曲振动 |
| 1157cm-1，972cm-1 | -CH3摇摆振动 |
我们可以发现，实际上甲基与亚甲基的出峰类型基本相似，只是出峰位置有了变化。摇摆振动有2个峰。这个与基团本身的特征有关。同样的，聚丙烯实际上代表着甲基与亚甲基的出峰特征，所有含有甲基亚甲基的物质都会出这样峰。
以上就是今天关于聚乙烯和聚丙烯的红外光谱解读，其实基本上等于是甲基（-CH3）与亚甲基（-CH2-）的出峰解读了。
