数位板，又名绘图板、绘画板、手绘板等等，是计算机输入设备的一种，通常是由一块板子和一支
压感笔
组成，它和手写板等作为非常规的输入产品相类似，都针对一定的使用群体。用作绘画创作方面，就像画家的画板和画笔，我们在动画电影中常见的逼真的画面和栩栩如生的人物，就是通过数位板一笔一笔画出来的。
数位板的这项绘画功能，是键盘和手写板无法媲美之处。数位板主要面向设计、美术相关专业师生、广告公司与设计工作室以及
矢量动画
制作者。
[1
]
- 中文名
- 数位板
- 外文名
- graphics tablet
- 别 名
- 绘图板 、 绘画板 、 手绘板
- 适用人群
- 兴趣绘画或专业绘画人士
工作原理
播报
编辑

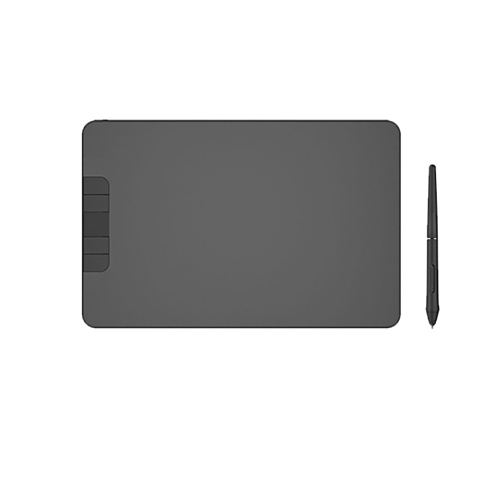

数位板
数位板硬件上采用的是电磁式感应原理，在光标定位及移动过程中，完全是通过电磁感应来完成的。
数位板的板子内，有一块电路板，俗称天线板，上面有横竖均衡排列的铜线条，将数位板切割成一定数量的
正方形
，板面上方产生均衡的纵横交错的磁场，笔尖在数位板上移动的时候，切割磁场，从而产生
电信号
，通过多点定位，数位板芯片就可以精确的确定数位板笔尖的位置。
因此数位板光标移动过程中笔不需要接触数位板就可以移动，感应高度一般为15毫米。
有源
无线的数位板原理和无源无线的有一定区别，有电池的笔本身可以释放出一定的磁场，而无电池的笔则通过将数位板产生的磁场反射来完成。压感产生于笔中的压力电阻，压感通过磁场信号反馈到数位板上。
功能作用
播报
编辑
数位板可以让你找回拿着笔在纸上画画的感觉，不仅如此，它还能做很多意想不到的事情。它可以模拟各种各样的画家的画笔，例如模拟最常见的毛笔，当我们用力的时候毛笔能画很粗的线条，当我们用力很轻的时候，它可以画出很细很淡的线条，它可以模拟喷枪，当你用力一些的时候它能喷出更多的墨和更大的范围，而且还能根据你的笔倾斜的角度，喷出扇形等等的效果...除了模拟传统的各种画笔效果外，它还可以利用电脑的优势，作出使用传统工具无法实现的效果，例如根据压力大小进行图案的贴图绘画，你只需要轻轻几笔就能很容易绘出一片开满大小形状各异的鲜花的芳草地...
好的硬件需要好的软件的支持，数位板作为一种硬件输入工具，结合
Painter
、
Photoshop
、墨客M-Brush等
绘图软件
，可以创作出各种风格的作品：油画、
水彩画
、素描...要知道，用数位板和压感笔，结合Painter软件就能模拟400多种笔触，如果你觉得还不够，你还可以自己定义！
当然，除了
CG
绘画之外，它还能做很多事情……比如，在绘图应用中，可以用Photoshop进行
图片处理
；在绘画类软件应用方面进行轻松顺畅的创作体验；在
动画制作
中运用到
Flash
软件应用当中；在玩游戏的时候，针对数位板灵敏的感应速度和精准定位可以玩出更好的成绩，有更好的游戏体验。
主要参数
播报
编辑
综述
数位板的主要参数有压力感应、坐标精度、读取速率、分辨率等等。其中压力感应级数是关键参数。假设一块数位板压力感应为1024级，也就是说从起笔压力7
克力
到500克力之间，在细微的电磁变化中区分1024个级数，从使用者微妙的力度变化中表现出粗细浓淡的笔触效果，在软件辅助下能够模拟逼真的绘画体验。读取速率的提升能有有效避免断线和
折线
，但这一参数同时也受到PC
运行速度
的制约，如果机器配置太低，也会影响绘图板的读取速率。
压感分辨率读取速度，虽然很重要，但是真正感觉的出其中的区别的并不多，不用刻意去追求最高的参数，够用就可以了。手感好不好也是很唯心的说法，因为板子的
摩擦力
不同，笔的轻重不同，可能很适应，也可能完全没手感，参数只是参考的标准之一，但是不是唯一的标准,可以考虑
去相关
的专业论坛或者讨论的群组,看看刚入门的画手们用的是什么数位板即可知道如何选择了.
压感级别
1．压感级别就是用笔轻重的感应灵敏度：

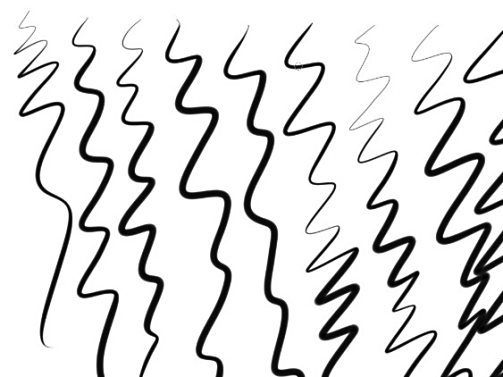

数位板压感线条
随着2048压感的逐渐普及，1024压感隐约有变成入门级的趋势，就像当初1024压感逐渐取代512压感。随着wacom将bamboo的数位板压感调整为1024，市面上已经没有512级别压感的数位板了。
1/20＜1/10＜3/20＜1/5＜5/20＜3/10＜7/20＜2/5
测试方法
：放大画布，看线条的粗细变化是否匀称，变化越均匀说明压感越高，注意还有部分软件还不支持2048压感。
分辨率
常见的分辨率有2540、3048、4000、5080，分辨率越高板子的绘画精度越高，早期数位板精度不够的时候，将笔放在数位板上光标可能因为精度不足而不断抖动，已经很少出现这个问题了。
原理：
测试方法：线条是由细小的方块组成的，把画布放大到800%，然后看组成线条的方块是否均匀，越均匀，那么分辨率越高。
读取速度
3．读取速度就是感应速度：
常见读取速度：100、133、150、200、220 、266数位板的读取速度普遍都在133以上；
由于手臂速度的极限，读取速度的高低对画画的影响并不明显，现行产品最低为133，读取速度最高为230点，100点以上一般不会出现明显的延迟现象，200点基本没有延迟
测试方法：在板面上快速来回，看是否有延迟断线折线等等。
板面大小
4：板面大小是数位板时非常重要的参数：
（单位：英寸，1英寸=2.54厘米）
注意:板面不是越大越好,太小的板子较难进行精细的绘图操作，而且容易让手臂肌肉,关节的某处过度
劳损
,养成正确的绘图姿势是非常重要的,最适合绘图的数位板大小应该是在用
画手
的两个手掌放在数位板板面上,基本上能容纳或者略微大一点.
① 板面太小了手腕手臂舒展不开，感觉像是绣花；
② 板面太大手臂运动范围很大，也容易疲劳；
③ A4以上的板面是动画公司配合超大显示屏画场景用的，普通画手并不需要；
术语解析
播报
编辑
活动区域
数位板的绘图区域，又名工作区域，与数位板的物理尺寸不同。我们常说的4*5、6*8...就是指活动区域的大小是4英寸*5英寸、6英寸*8英寸。
数位板的尺寸比例一般与显示屏相对应，以4：3为主流比例。对应宽屏比例的数位板为16：9或者16：10，尺寸多为11*7、或者11*6；9*6；6*4等等。
点击力度
为了激发单击而必须施加到笔的笔尖的力量大小。
双击间距
两次单击
被作为
一次双击接受时，光标可以在两个单击期间移动的
最大间距
（以屏幕像素作为单位）。增大双击间距可以使双击更加容易，但是在某些图形
应用程序
中，较大的双击间距可能会使笔刷操作产生迟疑。
双击速度
两次单击被作为一次双击接受时，两次单击期间 所能间隔的最长时间。
硬
快捷键
在数位板板面上有实体按键，一般会有放大缩小笔刷，改变图层，放大缩小画布，抓取画布，取色等功能，可以在数位板驱动中进行个性设置。
软快捷键
触摸功能
在数位板活动区域（板子的作画部分）中通过手势来控制鼠标，或者旋转放大缩小画布等等，可关闭，暂时只有wacom数位板支持此项功能。
有源无线
最早期的数位板和手写板相同，笔通过线连接数位板，不方便作画，然后发展出有源无线和无源无线两种解决方案，有源无线是指无线的笔，但是笔内需要装置电池，
国内品牌
一般采用这种解决方案，主要代表为
高漫
、
绘王
、
凡拓
等等。
无源无线
无源无线是指无线的笔，笔内不需要装置电池，wacom采用这种解决方案，国内品牌绘王也在开发无源无线的可靠解决方案。
数位板
所有的数位板都要安装相应的驱动，厂家会对自己的驱动进行优化，让使用者能获得更佳的线条效果，同时也为了匹配不同的软件对数位板的需求，mac版本和
windows
版本也有区别。在安装驱动的时候，要先把其他的数位板驱动删除，不然很可能会造成驱动冲突而无法正常使用数位板。
应用程序
内置有对橡皮擦支持的应用程序软件。这些应用程序以不同方式使用橡皮擦所带来的好处，取决于不同应用程序的实际需求。
指动轮
数位笔上的控制滚轮。
横向
映射
数位笔与显示器屏幕上光标位置之间的关系。
快捷键
对于Windows，快捷键包括SHIFT、ALT和
CTRL
。对于
Mac
intosh，快捷键包括SHIFT、CONTROL、
COMMAND
和OPTION。您还可以自定义您的快捷键到任何一个
键盘
键或者程序。
数位笔的定位方式被称为绝对定位，鼠标的定位方式被称为相对定位。在您把一个数位板配备鼠标放在数位板上的时候，您可以通过“拾起和滑动”动作移动屏幕光标，这和使用传统鼠标类似。这也被称为相对定位。
通过取笔器可以将磨损严重的笔芯替换，不同品牌的笔尖不能混用，wacom的笔芯还有不同选择，如摩擦笔芯，毡性笔芯，弹性笔芯等适应不同用户的使用需求。
维修保养
播报
编辑
4、妥善保护数位板的数据线，避免频繁弯折，以及宠物等的撕咬，避免被数据线牵绊。
6、尽量将数位板至于温度恒定的地方保存，剧烈的冷热交替，会导致数位板贴膜起泡，影响使用。
7、如有安装问题可以请教在线客服，或者可以先尝试换一台电脑测试是否为数位板本身的问题。
8、板面在通电的情况下会有一定的磁场辐射，不要将会影响磁场的金属，或者手机等电子产品放在板面，磁场辐射较小，如长期不用的情况下请尽量避免一直通电的状态。
