水晶头：也被称为 RJ45 连接器，是一种用于网络连接的接口设备。网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。

中文名: 网线水晶头接法
外文名: RegisteredJack

分类: 直连互联法、交叉互联法
目的: 将水晶头连接
属性: 网线连接方法

材料

播报

编辑

图一

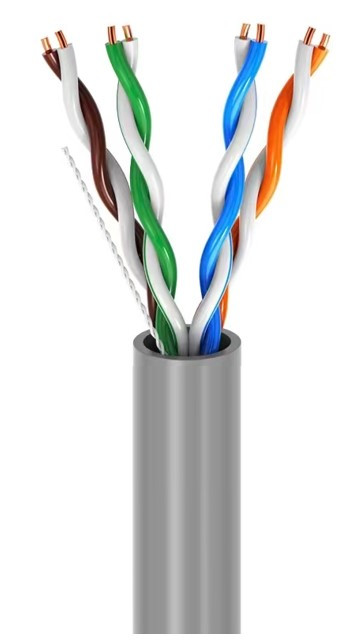

网线：双绞线，有4对8条芯线，分别为白绿色、绿色、白橙色、蓝色、白蓝色、橙色、白棕色、棕色。

图二

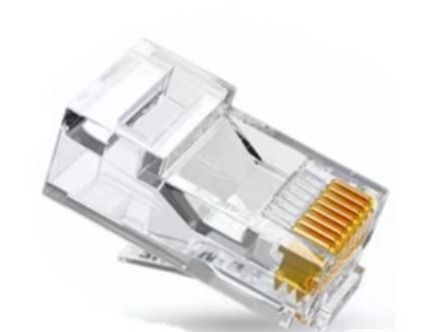

水晶头：也被称为RJ45连接器，是一种用于网络连接的接口设备。水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。水晶头具有8个针脚，与网线中的8根芯线相互对应。

图三

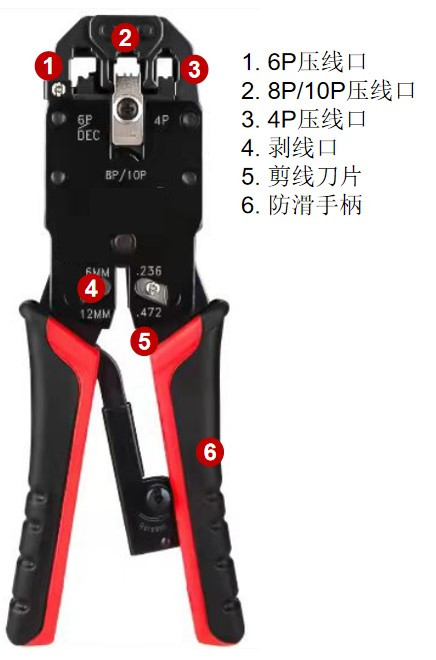

网线钳：网线钳是用来压接网线和水晶头的工具，也被称作网络端子钳、网络钳、线缆压著钳。

排线标准

播报

编辑

双绞线内的8个不同颜色的细线从左到右插入水晶头的顺序如下 ^[1] 。

图四

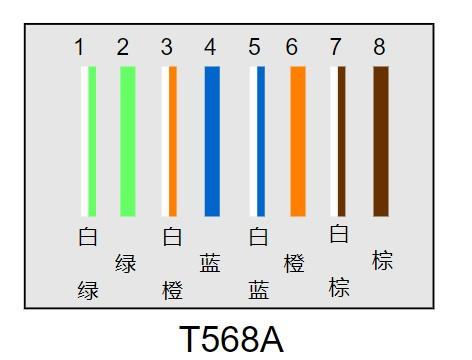

标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。

图五

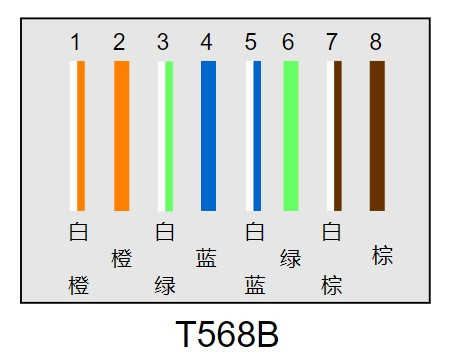

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

3.连接方法

网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法 ^[2] 。

3.1直连互联法

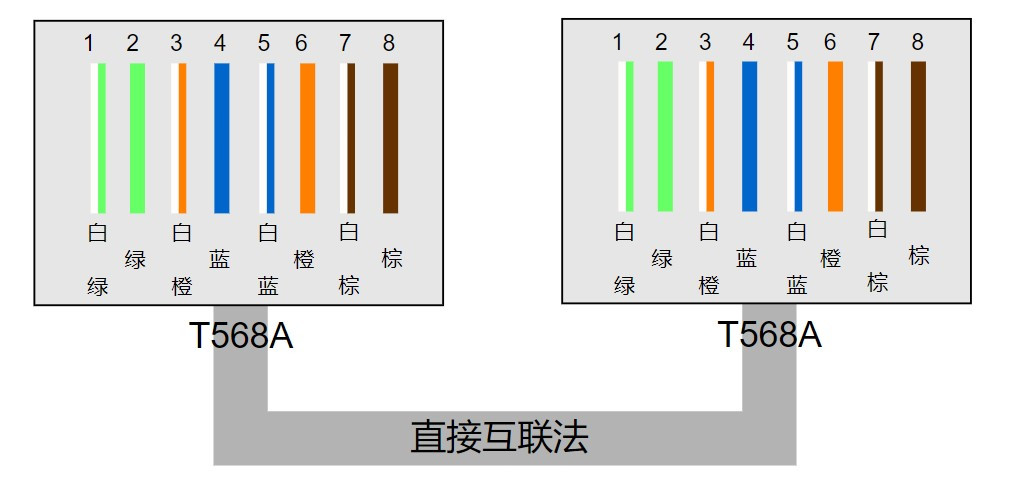

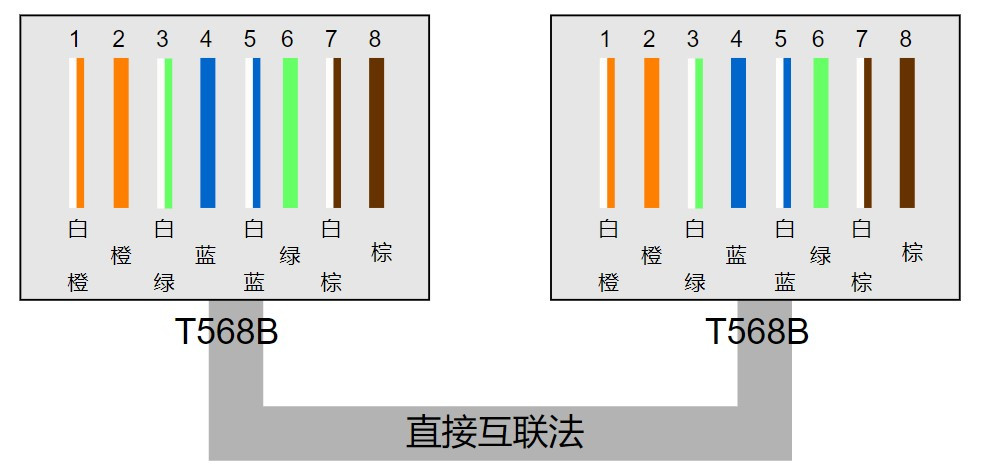

直连互联法排列做出来的通常称之为直连线、平行线，接法是将网线两端同时使用568A或者568B标准（一般用568B标准），即568A-568A，568B-568B [2] 。常用于不同设备之间相连，例如交换机和路由器、计算机和路由器，交换机和计算机等。
图六

图七

直连线每一脚的颜色是固定的。具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色。网线的4对芯线并不全都是相邻排列。

3.2交叉互联法

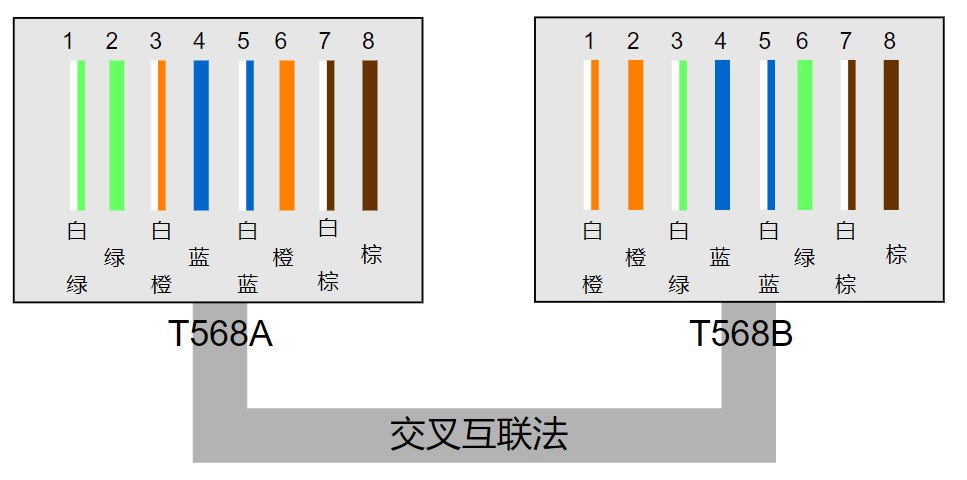

交叉互联法排列做出来的通常称之为交叉线，接法是网线两端分别使用568A标准和568B标准，即568A-568B（图八） ^[2] 。常用于相同设备之间相连，例如计算机和计算机、路由器和路由器、集成器和集成器等。

交叉线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。例如，当线的一端从左到右的芯线顺序依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，另一端从左到右的芯线顺序则应当依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

图八

4.操作步骤

4.1使用网线钳剥线口，剥掉网线的外皮，露出内部的4对芯线。

4.2将4对芯线反向解开成8条。

4.3左手拿线，线头朝外，顺序是从左到右数，按照T568A或T568B布线顺序，将每根芯线剥开一小段绝缘层，使用网线钳剪线刀片将芯线末端剪齐。

4.4右手拿插头，金属簧片朝上，按照布线顺序将芯线插入水晶头的相应针脚中，并确保它们完全插入且没有松动。

4.5使用网线钳压线口将水晶头压紧，听到“咔”的一声，水晶头就连接好了，要确保导线与针脚之间建立牢固的连接。

4.6使用测试仪测试，将接好的网线水晶头分别插入网线检测仪主测试端口和远程测试端口，若主测试端上的1号灯以及远程测试端的1号指示灯和1～8号指示灯全部亮起，那么就说明接好的网线水晶头可以正常使用，反之则无法正常使用。 ^[3]
