iOS底层原理——探寻class本质(重点哦！)

Class的结构
通过上一章中对isa本质结构有了新的认识，今天来回顾Class的结构，重新认识Class内部结构。
首先来看一下Class的内部结构代码，对 探寻Class的本质 做简单回顾。

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags
    class_rw_t *data() {
        return bits.data();
    void setData(class_rw_t *newData) {
        bits.setData(newData);
}

class_rw_t* data() {
    return (class_rw_t *)(bits & FAST_DATA_MASK);
}

上述源码中我们知道 bits & FAST_DATA_MASK 位运算之后，可以得到 class_rw_t ，而 class_rw_t 中存储着方法列表、属性列表以及协议列表，来看一下 class_rw_t 部分代码

struct class_rw_t {
    // Be warned that Symbolication knows the layout of this structure.
    uint32_t flags;
    uint32_t version;
    const class_ro_t *ro;
    method_array_t methods; // 方法列表
    property_array_t properties; // 属性列表
    protocol_array_t protocols; // 协议列表
    Class firstSubclass;
    Class nextSiblingClass;
    char *demangledName;
};

上述源码中， method_array_t、property_array_t、protocol_array_t 其实都是二维数组，来到 method_array_t、property_array_t、protocol_array_t 内部看一下。这里以 method_array_t 为例， method_array_t 本身就是一个数组，数组里面存放的是数组 method_list_t ， method_list_t 里面最终存放的是 method_t

class method_array_t :
    public list_array_tt<method_t, method_list_t>
    typedef list_array_tt<method_t, method_list_t> Super;
 public:
    method_list_t **beginCategoryMethodLists() {
        return beginLists();
    method_list_t **endCategoryMethodLists(Class cls);
    method_array_t duplicate() {
        return Super::duplicate<method_array_t>();
class property_array_t :
    public list_array_tt<property_t, property_list_t>
    typedef list_array_tt<property_t, property_list_t> Super;
 public:
    property_array_t duplicate() {
        return Super::duplicate<property_array_t>();
class protocol_array_t :
    public list_array_tt<protocol_ref_t, protocol_list_t>
    typedef list_array_tt<protocol_ref_t, protocol_list_t> Super;
 public:
    protocol_array_t duplicate() {
        return Super::duplicate<protocol_array_t>();
};

class_rw_t 里面的 methods、properties、protocols 是二维数组，是可读可写的，其中包含了类的初始内容以及分类的内容。

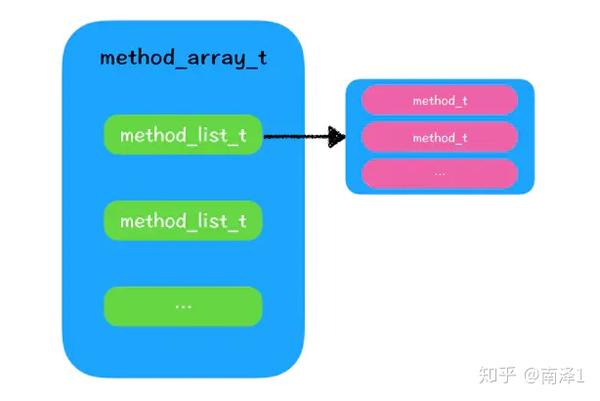

这里以 method_array_t 为例，图示其中的结构。

我们之前提到过 class_ro_t 中也有存储方法、属性、协议列表，另外还有成员变量列表。
接着来看一下 class_ro_t 部分代码

struct class_ro_t {
    uint32_t flags;
    uint32_t instanceStart;
    uint32_t instanceSize;
#ifdef __LP64__
    uint32_t reserved;
#endif
    const uint8_t * ivarLayout;
    const char * name;
    method_list_t * baseMethodList;
    protocol_list_t * baseProtocols;
    const ivar_list_t * ivars;
    const uint8_t * weakIvarLayout;
    property_list_t *baseProperties;
    method_list_t *baseMethods() const {
        return baseMethodList;
};

上述源码中可以看到 class_ro_t *ro 是只读的，内部直接存储的直接就是 method_list_t、protocol_list_t 、property_list_t 类型的一维数组，数组里面分别存放的是类的初始信息，以 method_list_t 为例， method_list_t 中直接存放的就是 method_t ，但是是只读的，不允许增加删除修改。
总结
以方法列表为例， class_rw_t 中的methods是二维数组的结构，并且可读可写，因此可以动态的添加方法，并且更加便于分类方法的添加。因为我们在 Category的本质 里面提到过， attachList 函数内通过 memmove 和 memcpy 两个操作将分类的方法列表合并在本类的方法列表中。那么此时就将分类的方法和本类的方法统一整合到一起了。
其实一开始类的方法，属性，成员变量属性协议等等都是存放在 class_ro_t 中的，当程序运行的时候，需要将分类中的列表跟类初始的列表合并在一起的时，就会将 class_ro_t 中的列表和分类中的列表合并起来存放在 class_rw_t 中，也就是说 class_rw_t 中有部分列表是从 class_ro_t 里面拿出来的。并且最终和分类的方法合并。可以通过源码提现这里一点。
realizeClass部分源码

static Class realizeClass(Class cls)
    runtimeLock.assertWriting();
    const class_ro_t *ro;
    class_rw_t *rw;
    Class supercls;
    Class metacls;
    bool isMeta;
    if (!cls) return nil;
    if (cls->isRealized()) return cls;
    assert(cls == remapClass(cls));
    // 最开始cls->data是指向ro的
    ro = (const class_ro_t *)cls->data();
    if (ro->flags & RO_FUTURE) {
        // rw已经初始化并且分配内存空间
        rw = cls->data();  // cls->data指向rw
        ro = cls->data()->ro;  // cls->data()->ro指向ro
        cls->changeInfo(RW_REALIZED|RW_REALIZING, RW_FUTURE);
    } else {
        // 如果rw并不存在，则为rw分配空间
        rw = (class_rw_t *)calloc(sizeof(class_rw_t), 1); // 分配空间
        rw->ro = ro;  // rw->ro重新指向ro
        rw->flags = RW_REALIZED|RW_REALIZING;
        // 将rw传入setData函数，等于cls->data()重新指向rw
        cls->setData(rw);
}

那么从上述源码中就可以发现，类的初始信息本来其实是存储在 class_ro_t 中的，并且 ro 本来是指向 cls->data() 的，也就是说 bits.data() 得到的是 ro ，但是在运行过程中创建了 class_rw_t ，并将 cls->data 指向 rw ，同时将初始信息 ro 赋值给 rw 中的 ro 。最后在通过setData(rw)设置data。那么此时 bits.data() 得到的就是 rw ，之后再去检查是否有分类，同时将分类的方法，属性，协议列表整合存储在 class_rw_t 的方法，属性及协议列表中。
通过上述对源码的分析，我们对 class_rw_t 内存储方法、属性、协议列表的过程有了更清晰的认识，那么接下来探寻 class_rw_t 中是如何存储方法的。
class_rw_t中是如何存储方法的
method_t
我们知道 method_array_t、property_array_t、protocol_array_t 中以 method_array_t 为例， method_array_t 中最终存储的是 method_t ， method_t 是对方法、函数的封装，每一个方法对象就是一个 method_t 。通过源码看一下 method_t 的结构体
struct method_t { SEL name; // 函数名 const char *types; // 编码（返回值类型，参数类型） IMP imp; // 指向函数的指针（函数地址） };
method_t结构体中可以看到三个成员变量，我们依次来看三个成员变量分别代表什么。
SEL
SEL代表方法\函数名，一般叫做选择器，底层结构跟 char * 类似
typedef struct objc_selector *SEL; ，可以把SEL看做是方法名字符串。
SEL可以通过 @selector() 和 sel_registerName() 获得

SEL sel1 = @selector(test);
SEL sel2 = sel_registerName("test");

也可以通过 sel_getName() 和 NSStringFromSelector() 将SEL转成字符串

char *string = sel_getName(sel1);
NSString *string2 = NSStringFromSelector(sel2);

不同类中相同名字的方法，所对应的方法选择器是相同的。

NSLog(@"%p,%p", sel1,sel2);
Runtime-test[23738:8888825] 0x1017718a3,0x1017718a3

SEL仅仅代表方法的名字，并且不同类中相同的方法名的SEL是全局唯一的。
types
types 包含了函数返回值，参数编码的字符串。通过字符串拼接的方式将返回值和参数拼接成一个字符串，来代表函数返回值及参数。
我们通过代码查看一下types是如何代表函数返回值及参数的，首先通过自己模拟Class的内部实现，通过强制转化来探寻内部数据，相关代码在 探寻Class的本质 中提到过，这里不在赘述。

Person *person = [[Person alloc] init];
xx_objc_class *cls = (__bridge xx_objc_class *)[Person class];
class_rw_t *data = cls->data();

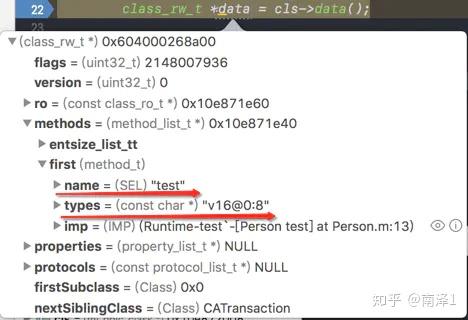

通过断点可以在data中找到types的值

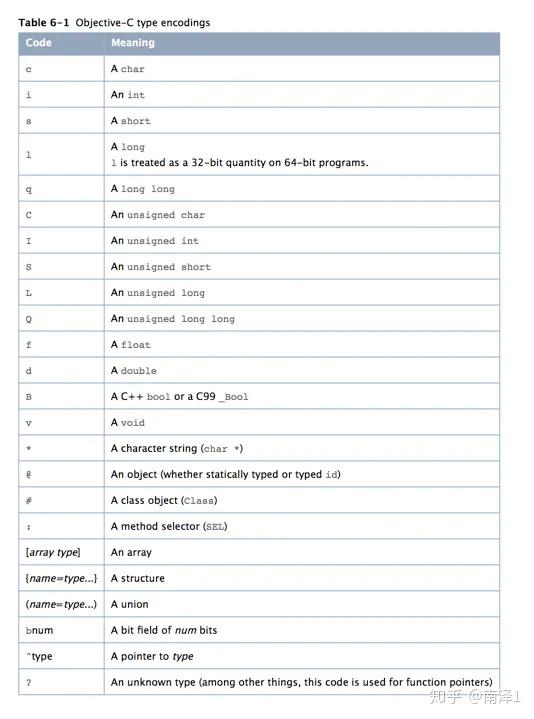

上图中可以看出 types 的值为 v16@0:8 ，那么这个值代表什么呢？apple为了能够清晰的使用字符串表示方法及其返回值，制定了一系列对应规则，通过下表可以看到一一对应关系

将types的值同表中的一一对照查看 types 的值 v16@0:8 代表什么

- (void) test;
 v    16      @     0     :     8
void         id          SEL
// 16表示参数的占用空间大小，id后面跟的0表示从0位开始存储，id占8位空间。
// SEL后面的8表示从第8位开始存储，SEL同样占8位空间

我们知道任何方法都默认有两个参数的， id 类型的 self ，和 SEL 类型的 _cmd ，而上述通过对 types 的分析同时也验证了这个说法。
为了能够看的更加清晰，我们为test添加返回值及参数之后重新查看types的值。

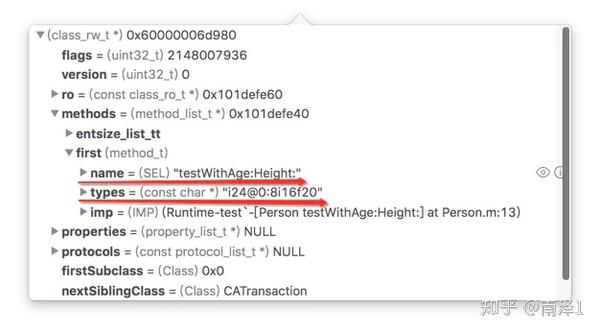

types的值

同样通过上表找出一一对应的值，查看types的值代表的方法

- (int)testWithAge:(int)age Height:(float)height
    return 0;
  i    24    @    0    :    8    i    16    f    20
int         id        SEL       int        float
// 参数的总占用空间为 8 + 8 + 4 + 4 = 24
// id 从第0位开始占据8位空间
// SEL 从第8位开始占据8位空间
// int 从第16位开始占据4位空间
// float 从第20位开始占据4位空间

iOS提供了 @encode 的指令，可以将具体的类型转化成字符串编码。

NSLog(@"%s",@encode(int));
NSLog(@"%s",@encode(float));
NSLog(@"%s",@encode(id));
NSLog(@"%s",@encode(SEL));
// 打印内容
Runtime-test[25275:9144176] i
Runtime-test[25275:9144176] f
Runtime-test[25275:9144176] @
Runtime-test[25275:9144176] :

上述代码中可以看到，对应关系确实如上表所示。
IMP
IMP 代表函数的具体实现，存储的内容是函数地址。也就是说当找到 imp 的时候就可以找到函数实现，进而对函数进行调用。
在上述代码中打印 IMP 的值

Printing description of data->methods->first.imp:
(IMP) imp = 0x000000010c66a4a0 (Runtime-test`-[Person testWithAge:Height:] at Person.m:13)

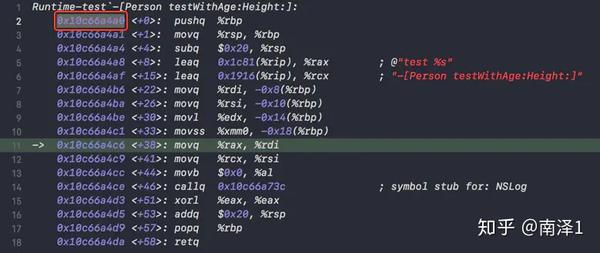

之后在 test 方法内部打印断点，并来到其方法内部可以看出 imp 中的存储的地址也就是方法实现的地址。

test方法内部

通过上面的学习我们知道了方法列表是如何存储在 Class类对象 中的，但是当多次继承的子类想要调用基类方法时，就需要通过 superclass 指针一层一层找到基类，在从基类方法列表中找到对应的方法进行调用。如果多次调用基类方法，那么就需要多次遍历每一层父类的方法列表，这对性能来说无疑是伤害巨大的。
apple通过方法缓存的形式解决了这一问题，接下来我们来探寻 Class类对象 是如何进行方法缓存的
方法缓存 cache_t
回到类对象结构体，成员变量 cache 就是用来对方法进行缓存的。

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags
    class_rw_t *data() {
        return bits.data();
    void setData(class_rw_t *newData) {
        bits.setData(newData);

cache_t cache; 用来缓存曾经调用过的方法，可以提高方法的查找速度。
回顾方法调用过程：调用方法的时候，需要去方法列表里面进行遍历查找。如果方法不在列表里面，就会通过 superclass 找到父类的类对象，在去父类类对象方法列表里面遍历查找。
如果方法需要调用很多次的话，那就相当于每次调用都需要去遍历多次方法列表，为了能够快速查找方法， apple 设计了 cache_t 来进行方法缓存。
每当调用方法的时候，会先去 cache 中查找是否有缓存的方法，如果没有缓存，在去类对象方法列表中查找，以此类推直到找到方法之后，就会将方法直接存储在 cache 中，下一次在调用这个方法的时候，就会在类对象的 cache 里面找到这个方法，直接调用了。
cache_t 如何进行缓存
那么 cache_t 是如何对方法进行缓存的呢？首先来看一下 cache_t 的内部结构。

struct cache_t {
    struct bucket_t *_buckets; // 散列表 数组
    mask_t _mask; // 散列表的长度 -1
    mask_t _occupied; // 已经缓存的方法数量
};

bucket_t 是以数组的方式存储方法列表的，看一下 bucket_t 内部结构

 struct bucket_t { private:     cache_key_t _key; // SEL作为Key     IMP _imp; // 函数的内存地址 };

从源码中可以看出 bucket_t 中存储着 SEL 和 _imp ，通过 key->value 的形式，以 SEL 为 key ， 函数实现的内存地址 _imp 为 value 来存储方法。

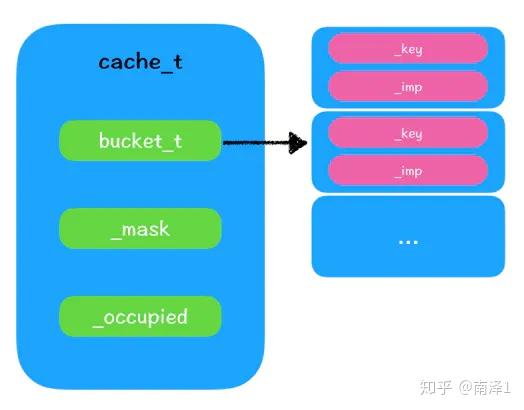

通过一张图来展示一下 cache_t 的结构。

上述 bucket_t 列表我们称之为散列表（哈希表）
散列表（Hash table，也叫哈希表），是根据关键码值(Key value)而直接进行访问的数据结构。也就是说，它通过把关键码值映射到表中一个位置来访问记录，以加快查找的速度。这个映射函数叫做散列函数，存放记录的数组叫做散列表。
那么apple如何在散列表中快速并且准确的找到对应的key以及函数实现呢？这就需要我们通过源码来看一下apple的散列函数是如何设计的。
散列函数及散列表原理
首先来看一下存储的源码，主要查看几个函数，关键代码都有注释，不在赘述。
cache_fill 及 cache_fill_nolock 函数

 void cache_fill(Class cls, SEL sel, IMP imp, id receiver)
#if !DEBUG_TASK_THREADS
    mutex_locker_t lock(cacheUpdateLock);
    cache_fill_nolock(cls, sel, imp, receiver);
#else
    _collecting_in_critical();
    return;
#endif
static void cache_fill_nolock(Class cls, SEL sel, IMP imp, id receiver)
    cacheUpdateLock.assertLocked();
    // 如果没有initialize直接return
    if (!cls->isInitialized()) return;
    // 确保线程安全，没有其他线程添加缓存
    if (cache_getImp(cls, sel)) return;
    // 通过类对象获取到cache
    cache_t *cache = getCache(cls);
    // 将SEL包装成Key
    cache_key_t key = getKey(sel);
   // 占用空间+1
    mask_t newOccupied = cache->occupied() + 1;
   // 获取缓存列表的缓存能力，能存储多少个键值对
    mask_t capacity = cache->capacity();
    if (cache->isConstantEmptyCache()) {
        // 如果为空的，则创建空间，这里创建的空间为4个。
        cache->reallocate(capacity, capacity ?: INIT_CACHE_SIZE);
    else if (newOccupied <= capacity / 4 * 3) {
        // 如果所占用的空间占总数的3/4一下，则继续使用现在的空间
    else {
       // 如果占用空间超过3/4则扩展空间
        cache->expand();
    // 通过key查找合适的存储空间。
    bucket_t *bucket = cache->find(key, receiver);
    // 如果key==0则说明之前未存储过这个key，占用空间+1
    if (bucket->key() == 0) cache->incrementOccupied();
    // 存储key，imp
    bucket->set(key, imp);


reallocate 函数

通过上述源码看到 reallocate 函数负责分配散列表空间，来到 reallocate 函数内部。

void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity)
    // 旧的散列表能否被释放
    bool freeOld = canBeFreed();
    // 获取旧的散列表
    bucket_t *oldBuckets = buckets();
    // 通过新的空间需求量创建新的散列表
    bucket_t *newBuckets = allocateBuckets(newCapacity);
    assert(newCapacity > 0);
    assert((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);
    // 设置Buckets和Mash，Mask的值为散列表长度-1
    setBucketsAndMask(newBuckets, newCapacity - 1);
    // 释放旧的散列表
    if (freeOld) {
        cache_collect_free(oldBuckets, oldCapacity);
        cache_collect(false);
}

上述源码中首次传入 reallocate 函数的 newCapacity 为 INIT_CACHE_SIZE ， INIT_CACHE_SIZE 是个枚举值，也就是4。因此散列表最初创建的空间就是4个。

enum {
    INIT_CACHE_SIZE_LOG2 = 2,
    INIT_CACHE_SIZE      = (1 << INIT_CACHE_SIZE_LOG2)
};

expand ()函数
当散列表的空间被占用超过3/4的时候，散列表会调用 expand () 函数进行扩展，我们来看一下 expand () 函数内散列表如何进行扩展的。

void cache_t::expand()
    cacheUpdateLock.assertLocked();
    // 获取旧的散列表的存储空间
    uint32_t oldCapacity = capacity();
    // 将旧的散列表存储空间扩容至两倍
    uint32_t newCapacity = oldCapacity ? oldCapacity*2 : INIT_CACHE_SIZE;
    // 为新的存储空间赋值
    if ((uint32_t)(mask_t)newCapacity != newCapacity) {
        newCapacity = oldCapacity;
    // 调用reallocate函数，重新创建存储空间
    reallocate(oldCapacity, newCapacity);
}

上述源码中可以发现散列表进行扩容时会将容量增至之前的2倍。
find 函数
最后来看一下散列表中如何快速的通过 key 找到相应的 bucket 呢？我们来到 find 函数内部

 bucket_t * cache_t::find(cache_key_t k, id receiver)
    assert(k != 0);
    // 获取散列表
    bucket_t *b = buckets();
    // 获取mask
    mask_t m = mask();
    // 通过key找到key在散列表中存储的下标
    mask_t begin = cache_hash(k, m);
    // 将下标赋值给i
    mask_t i = begin;
    // 如果下标i中存储的bucket的key==0说明当前没有存储相应的key，将b[i]返回出去进行存储
    // 如果下标i中存储的bucket的key==k，说明当前空间内已经存储了相应key，将b[i]返回出去进行存储
        if (b[i].key() == 0  ||  b[i].key() == k) {
            // 如果满足条件则直接reutrn出去
            return &b[i];
    // 如果走到这里说明上面不满足，那么会往前移动一个空间重新进行判定，知道可以成功return为止
    } while ((i = cache_next(i, m)) != begin);
    // hack
    Class cls = (Class)((uintptr_t)this - offsetof(objc_class, cache));
    cache_t::bad_cache(receiver, (SEL)k, cls);
}

函数 cache_hash (k, m) 用来通过 key 找到方法在散列表中存储的下标，来到 cache_hash (k, m) 函数内部
static inline mask_t cache_hash(cache_key_t key, mask_t mask) { return (mask_t)(key & mask); }
可以发现 cache_hash (k, m) 函数内部仅仅是进行了 key & mask 的按位与运算，得到下标即存储在相应的位置上。按位与运算在上文中已详细讲解过，这里不在赘述。
_mask
通过上面的分析我们知道 _mask 的值是散列表的长度减一，那么任何数通过与 _mask 进行按位与运算之后获得的值都会小于等于 _mask ，因此不会出现数组溢出的情况。
举个例子，假设散列表的长度为8，那么mask的值为7
0101 1011 // 任意值 & 0000 0111 // mask = 7 ------------ 0000 0011 //获取的值始终等于或小于mask的值

总结
当第一次使用方法时，消息机制通过isa找到方法之后，会对方法以 SEL为keyIMP为value 的方式缓存在 cache 的 _buckets 中，当第一次存储的时候，会创建具有4个空间的散列表，并将 _mask 的值置为散列表的长度减一，之后通过 SEL & mask 计算出方法存储的下标值，并将方法存储在散列表中。举个例子，如果计算出下标值为3，那么就将方法直接存储在下标为3的空间中，前面的空间会留空。
当散列表中存储的方法占据散列表长度超过3/4的时候，散列表会进行扩容操作，将创建一个新的散列表并且空间扩容至原来空间的两倍，并重置 _mask 的值，最后释放旧的散列表，此时再有方法要进行缓存的话，就需要重新通过 SEL & mask 计算出下标值之后在按照下标进行存储了。
如果一个类中方法很多，其中很可能会出现多个方法的 SEL & mask 得到的值为同一个下标值，那么会调用 cache_next 函数往下标值-1位去进行存储，如果下标值-1位空间中有存储方法，并且key不与要存储的key相同，那么再到前面一位进行比较，直到找到一位空间没有存储方法或者 key 与要存储的 key 相同为止，如果到下标0的话就会到下标为 _mask 的空间也就是最大空间处进行比较。
当要查找方法时，并不需要遍历散列表，同样通过 SEL & mask 计算出下标值，直接去下标值的空间取值即可，同上，如果下标值中存储的key与要查找的key不相同，就去前面一位查找。这样虽然占用了少量控件，但是大大节省了时间，也就是说其实apple是使用空间换取了存取的时间。

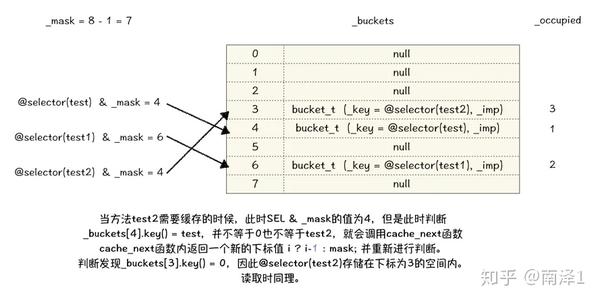

通过一张图更清晰的看一下其中的流程。

验证上述流程
通过一段代码演示一下 。同样使用仿照 objc_class 结构体自定义一个结构体，并进行强制转化来查看其内部数据，自定义结构体在之前的文章中使用过多次这里不在赘述。
我们创建 Person 类继承 NSObject ， Student 类继承 Person ， CollegeStudent 继承 Student 。三个类分别有 personTest，studentTest，colleaeStudentTest 方法
通过打印断点来看一下方法缓存的过程

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        CollegeStudent *collegeStudent = [[CollegeStudent alloc] init];
        xx_objc_class *collegeStudentClass = (__bridge xx_objc_class *)[CollegeStudent class];
        cache_t cache = collegeStudentClass->cache;
        bucket_t *buckets = cache._buckets;
        [collegeStudent personTest];
        [collegeStudent studentTest];
        NSLog(@"----------------------------");
        for (int i = 0; i <= cache._mask; i++) {
            bucket_t bucket = buckets[i];
            NSLog(@"%s %p", bucket._key, bucket._imp);
        NSLog(@"----------------------------");
        [collegeStudent colleaeStudentTest];
        cache = collegeStudentClass->cache;
        buckets = cache._buckets;
        NSLog(@"----------------------------");
        for (int i = 0; i <= cache._mask; i++) {
            bucket_t bucket = buckets[i];
            NSLog(@"%s %p", bucket._key, bucket._imp);
        NSLog(@"----------------------------");
