原来装修施工图是...
装修施工图定义
装修施工图是用于表达建筑物室内外装饰美化要求的施工图样，简单讲就是通过对室内外空间进行的设计和布局；让业主在施工前能直观知道自己家的布局和装修的项目（装修施工图和家装预算组合在一起更清晰的让业主知道装修的单价和材料品牌，工序等，当然3D效果图更可以表达空间感），也可以在装修过程中让装修工人更有效率的施工。
图纸包含哪些
我们以家装室内装修为例；家装室内施工图包含（原始平面图、平面布置图、墙体拆建图、地面铺贴（材质）图、家具尺寸图、天花布置图、天花尺寸图、开关布置图、插座布置图、水路布置图、立面索引图、以及立面图（柜子，吊顶等）节点图）。
图纸的作用

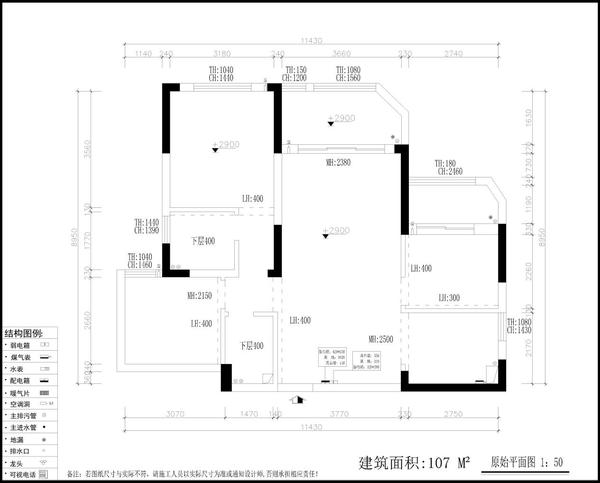

- 原始平面图；原始平面图即建筑的原始结构图，它可以为之后的装修改造保留说明依据及提醒。（商品房装修需要改造的房子，物业通过原始平面图可以直观的知道改造了哪些内容）。

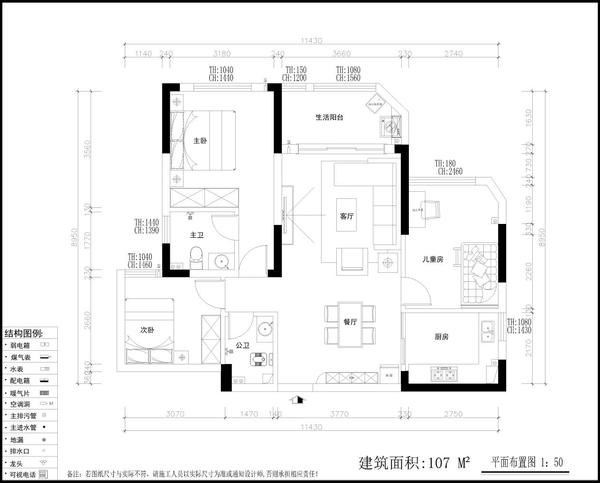

2平面布置图；对原始结构的深化设计及规划（通过设计师的设计以及业主的需求进行合理设计和布局）。

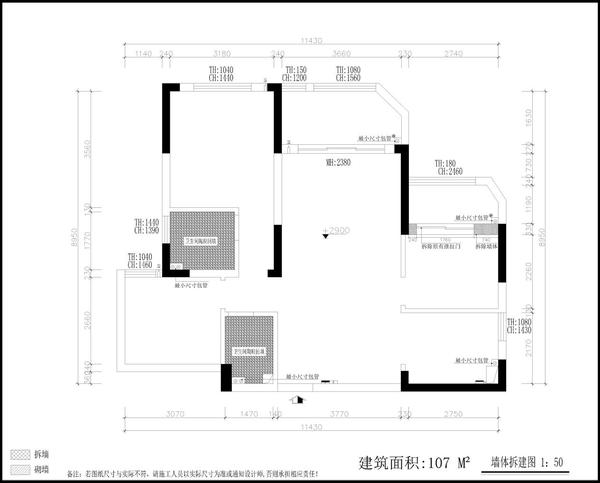

3.墙体拆建图；对设计方案中需要拆除和新建的墙体进行说明（包含墙体拆除，原有门窗的拆除，及卫生间回填等）。

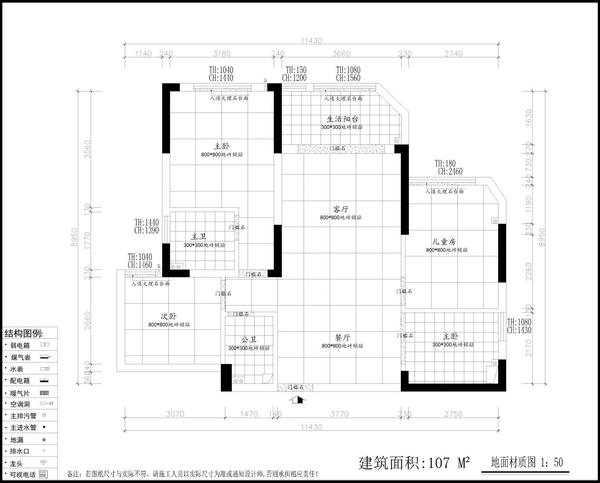

4.地面铺贴图；对地面的铺贴造型以及材料进行说明。

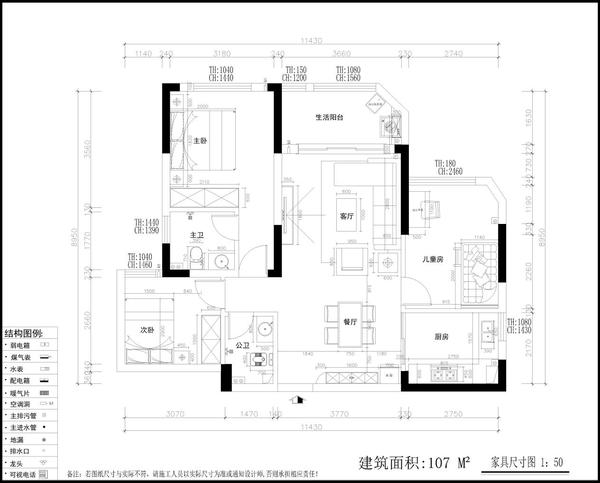

5.家具尺寸图；后期业主买家具的依据（根据尺寸图买家具就不会出现太大放不下等问题了）。

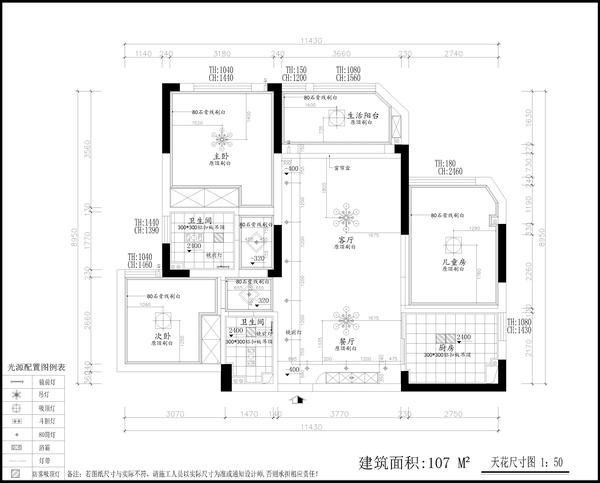

6.天花布置图/天花尺寸图；对房子顶部吊顶造型，灯具，空调和材料等进行表达和说明以及后期造型施工的时候工人可合理按图进行施工。

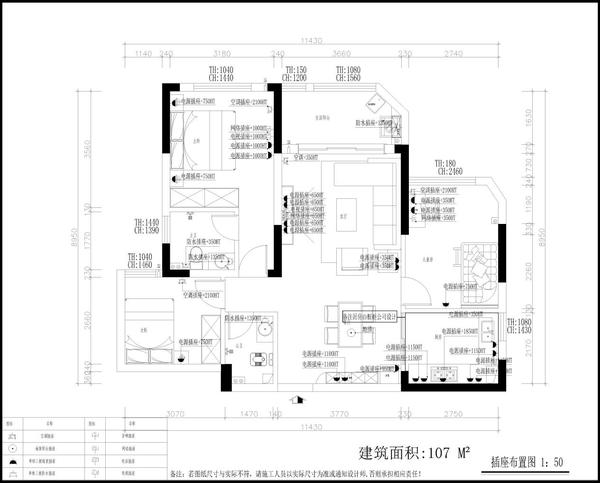

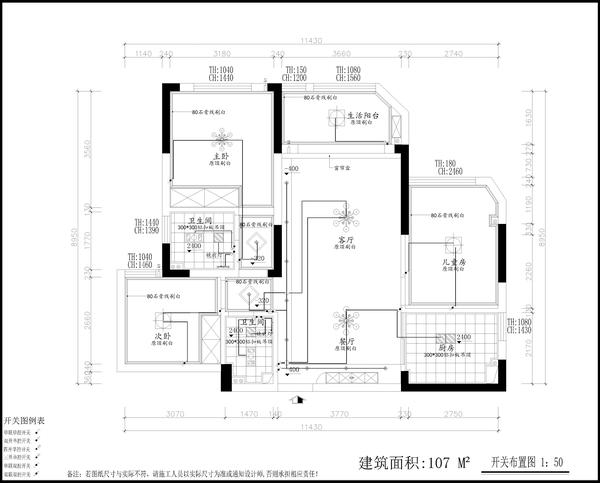

7.开关/插座布置图；对开关位置、灯具位置、插座位置以及对强弱电的走线进行说明。
8.水路布置图；对冷水管，热水管的走线进行描述。

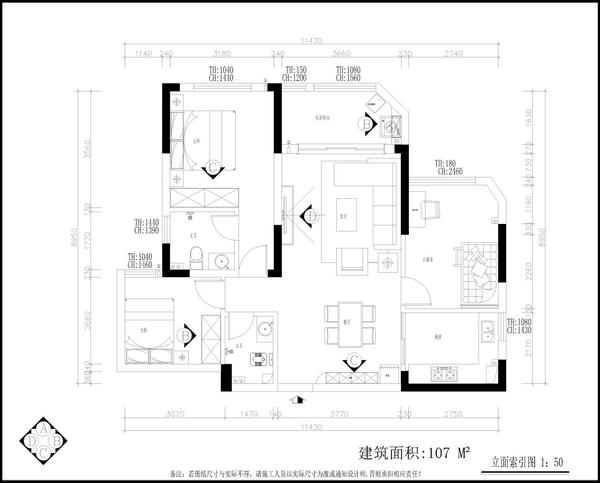

9.索引图；对立面图及节点图进行索引，方便查阅。

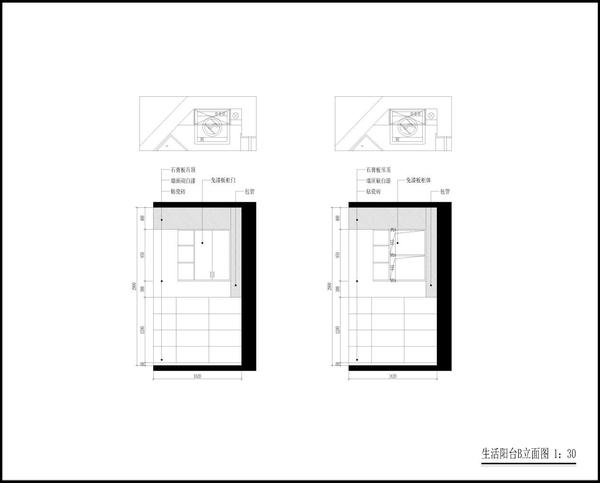

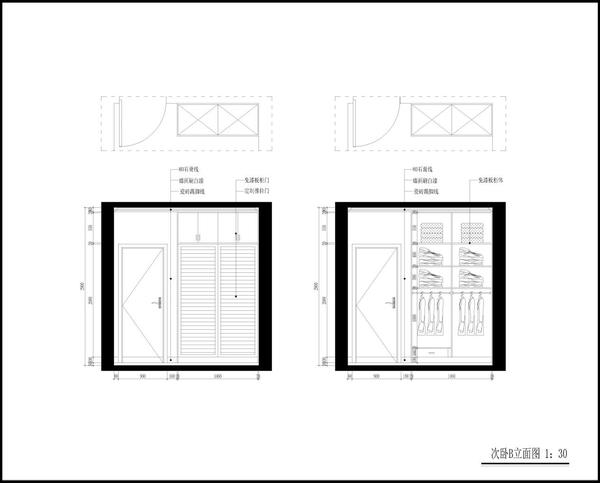

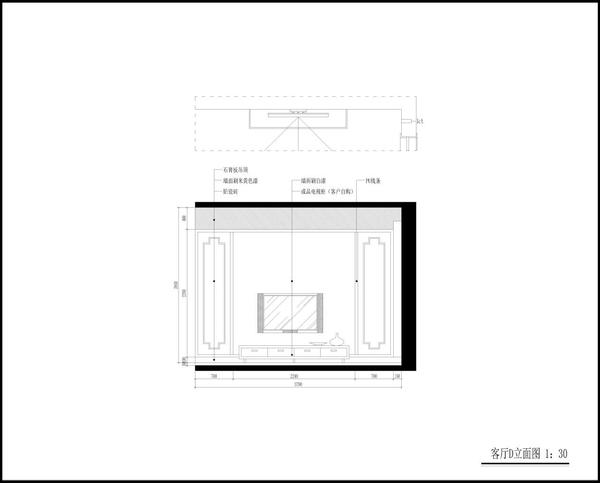

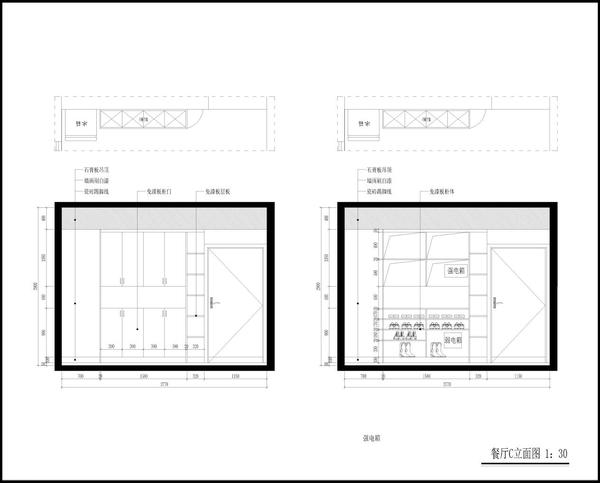

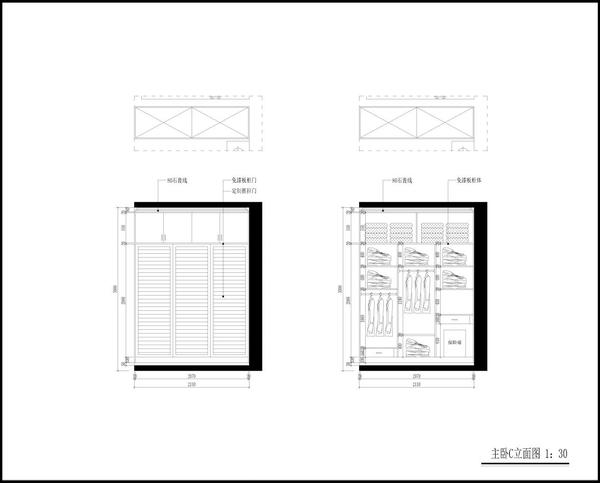

10.立面图；立面图包括（电视墙立面图，沙发墙立面图，卧室床头背景墙立面图，酒柜立面图，衣柜立面图等）。主要描述了尺寸和用材方面，方便工人施工。
以上就是家装装修施工图了，喜欢就关注哦。
