Creo实体转换钣金失败解决方法之复制外表面偏移

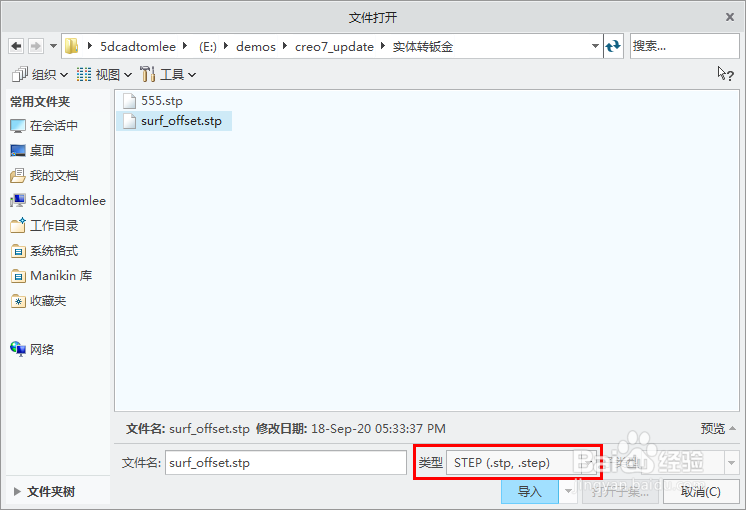

Creo软件中点击打开文件，选择直接读取STP文件。

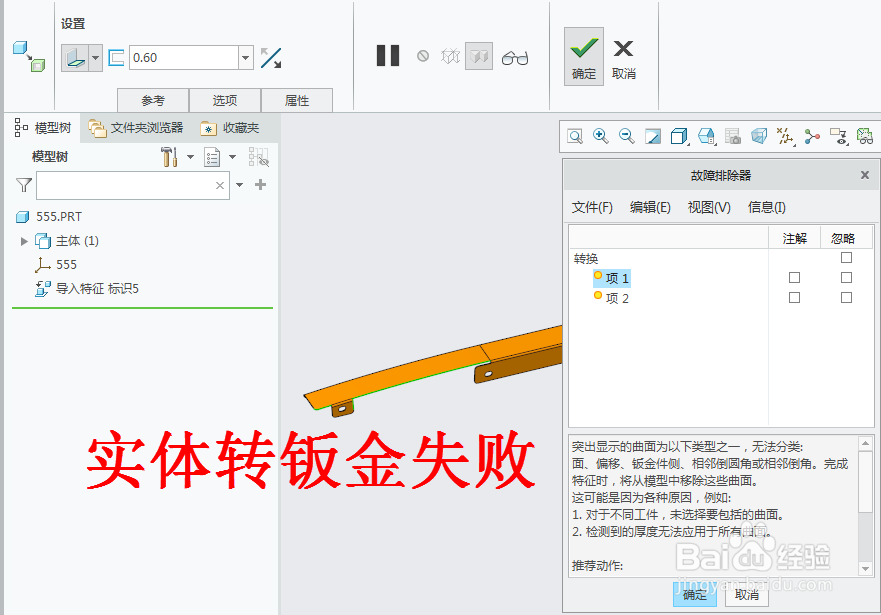

读入模型首先观察是否为实体，使用实体转钣金指令，选择驱动曲面，确定后特征创建失败。

转换失败，说明模型上有不满足钣金均匀壁厚的地方，可能在某个细小的位置。这里有很多不同的解决方法。本经验给大家介绍使用复制外表面偏移的方法。

a、选中模型全部外表曲面

b、ctrl+c复制，ctrl+v粘贴，获得外表面曲面面组

c、框选整个实体模型

d、移除实体，这样就只留下了复制的外表面曲面面组

e、空实体主体转换空钣金主体

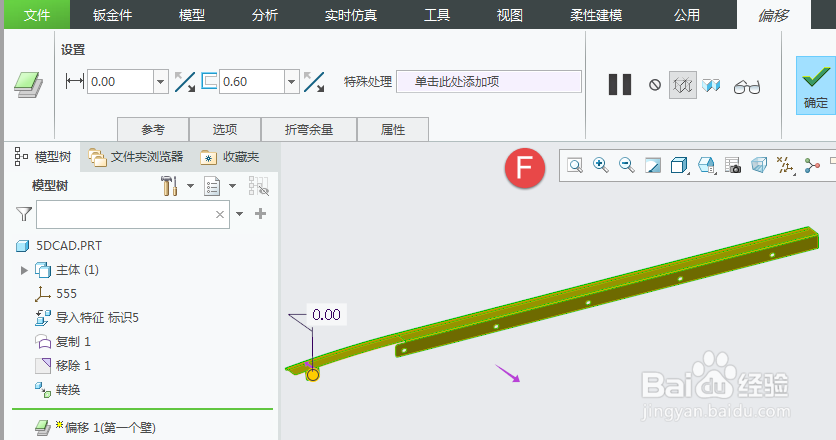

f、使用偏移特征创建钣金壁，选择复制的外表面曲面面组，输入壁厚值，完成偏移壁创建。
