一、ESP8266-NodeMCU

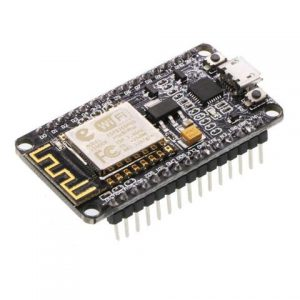

NodeMCU是一个IOT物联网硬件开发板,它支持WIFI功能且使用方法和Arduino开发板类似。我们可以使用Arduino IDE对这块板子进行开发。
在这里插入图片描述

二、ESP8266和NodeMCU

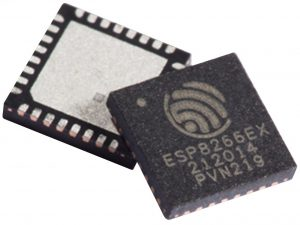

ESP8266芯片(WIFI芯片):
在这里插入图片描述

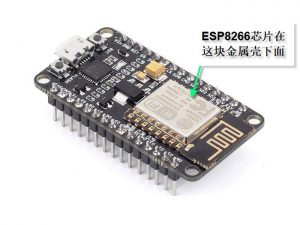

ESP8266是一块芯片,而NodeMCU是以ESP8266为核心的开发板。
在这里插入图片描述

NodeMCU的两排插针和ESP8266芯片引脚相连,方便我们做实验使用。
同时,NodeMCU开发板上还配有USB接口以及电压转换电路。我们只需要利用一根USB数据线即可对开发板进行操作。
注意: NodeMCU开发板的引脚和ESP8266芯片的引脚是相连在一起的。
在这里插入图片描述

三、数字输入输出引脚:

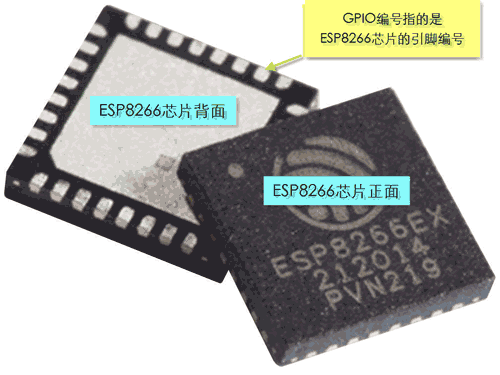

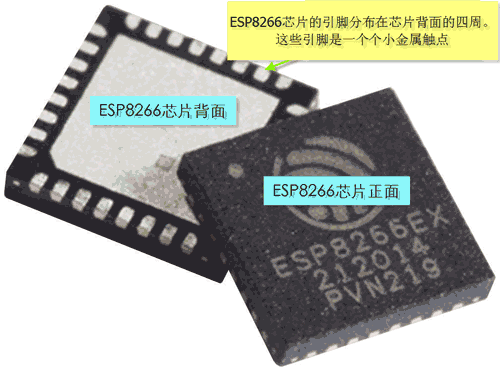

如下图,ESP8266芯片四周分布很多引脚。这些引脚大部分都可以作为输入、输出使用。这些用作输入,输出的引脚统称为GPIO。
在这里插入图片描述
注意: 当引脚以数字输出模式工作时,低电压是0v,高电压是3.3v。

四、GPIO编号与NodeMCU开发板引脚名的区别

注意: NodeMCU的引脚命名方法有两种:一种是GPIO编号,一种是NodeMCU引脚名。这两种方式是不同。
GPIO编号指ESP8266芯片的引脚编号:
在这里插入图片描述
NodeMCU引脚名指的是电路板上印刷的引脚名:
在这里插入图片描述
总结:
GPIO+编号:ESP8266引脚
不含GPIO:开发板引脚

五、ESP8266 GPIO编号与NodeMCU开发板引脚对应关系

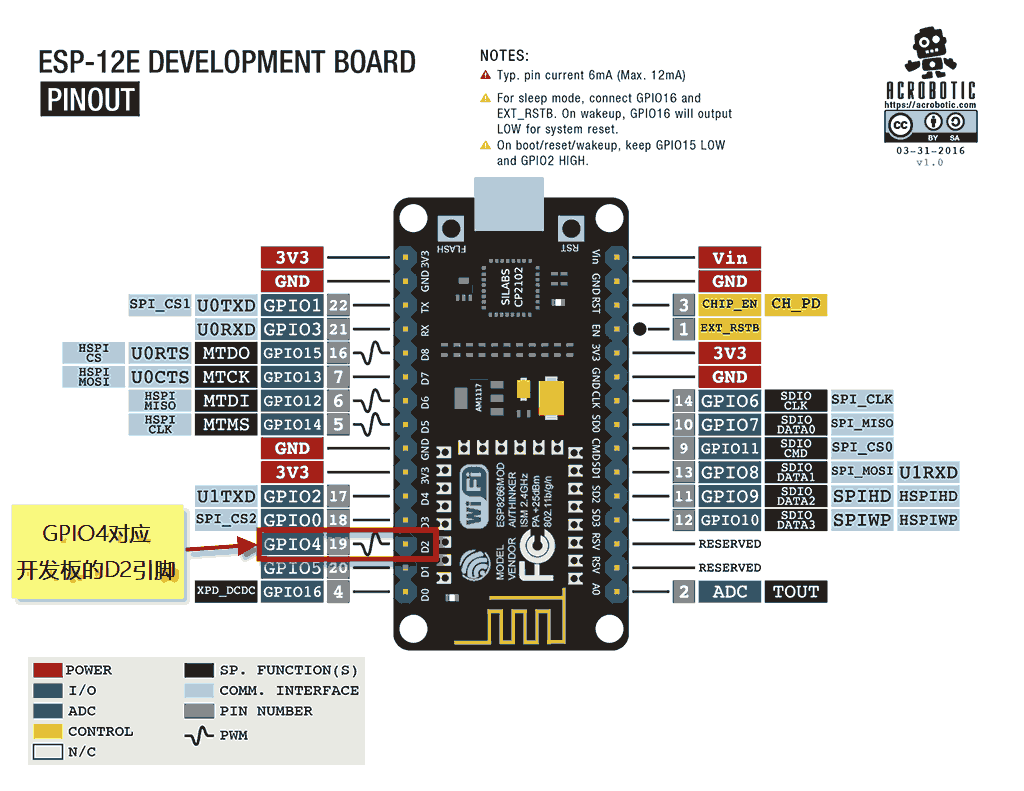

在这里插入图片描述
上图: GPIO编号与NodeMCU开发板引脚对应关系。
深蓝色白字: GPIO编号(芯片引脚)
NodeMCU板子上面的: NodeMCU引脚
3V3: 提供3.3V电压
VIN: 提供电压
GND: 接地
灰色字体: 以前的ESP8266引脚,现在不使用,可以忽略
例子1:
digitalWrite(4, HIGH);
分析:
此时,我们操作的引脚是:GPIO4引脚。不是D4引脚。
注意:
当直接使用数字的时候,操作的引脚是GPIO引脚。
该操作也可以写成:
digitalWrite(D2, HIGH);
在这里插入图片描述

六、ESP8266可用引脚

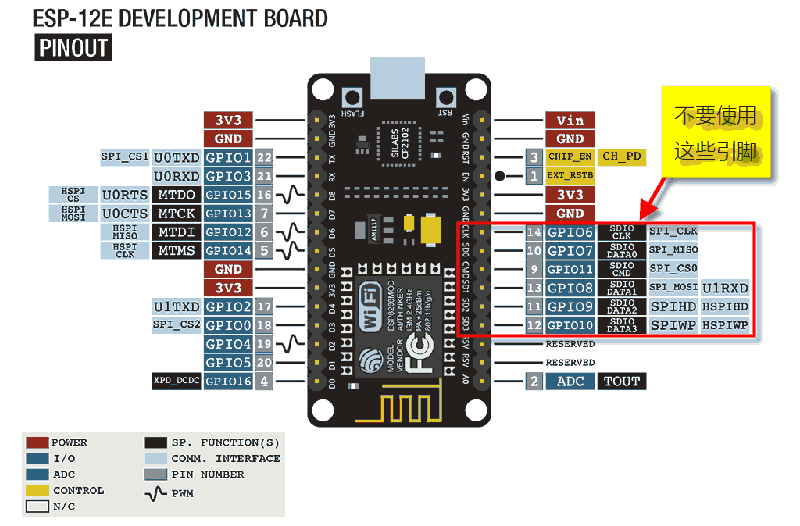

ESP6266芯片有17个GPIO引脚。其中GPIO6—GPIO11被用于连接开发板的闪存。
在这里插入图片描述

七、电流电压限制

NodeMCU开发板引脚的输入输出电压的限制是3.3V。如果向引脚施加3.3V以上的电压就有可能对芯片电路造成损伤。最大输出电流是12mA。

八、特殊引脚说明

GPIO2引脚在NodeMCU开发板启动时是不能连接低电平
GPIO5引脚在开发板运行时,要一直保持低电平状态
GPIO0引脚在开发板运行中要一直保持高电平状态,无需对GPIO0进行额外操作,内置电路负责控制GPIO0引脚

九、上拉电阻/下拉电阻

GPIO0—15内置上拉电阻
GPIO16引脚配有内置下拉电阻

十、模拟输入

ESP8266只有一个模拟输入输出引脚,此引脚读取到的模拟值为0—1.0V。ESP8266芯片模拟输入引脚连接在1.0V以上电压可能损坏ESP8266芯片。
引脚:ADC

NodeMCU开发板引脚有降压电路,NodeMCU开发板的模拟输入输出引脚读取0—3.3V模拟电压信号。
引脚:A0

十一、通讯

1)串行端口:
ESP8266有两个硬件串行端口(UART)
1)串行端口0(UART0)使用GPIO1和GPIO3引脚。GPIO1是TX0,发送数据,GPIO3是RX0,接收数据的。
注意:
这两个引脚负责的是ESP8266和电脑进行通信,当使用这两个引脚进行其他操作时,容易导致程序无法烧录成功。
2)串行端口1(UART1)使用的是GPIO2和GPIO8引脚。GPIO2是TX1,GPIO8是RX1.
注意:
由上述得知GPIO8被用于连接闪存芯片,串行端口1只能使用GPIO2向外发送数据,无法接收数据。
2)I^2C
ESP8266只有软件模拟的I 2C端口,没有硬件的I 2C端口。我们可以使用任意的两个GPIO引脚通过软件模拟I^2C通讯。
3)SPI
GPIO14 — CLK
GPIO12 — MISO
GPIO13 — MOSI
GPIO 15 — CS(SS)

十二、ESP8266引脚功能图

参考:

http://www.taichi-maker.com/homepage/esp8266-nodemcu-iot/esp8266-nodemcu-tutorial-index/nodemcu-hardware/


http://www.taichi-maker.com/homepage/esp8266-nodemcu-iot/esp8266-nodemcu-tutorial-index/nodemcu-board/

完结,撒花…

该开发板的硬件知识就到这里,后期会更新关于NodeMCU开发板的软件编程,更多学习内容,持续更新中…
